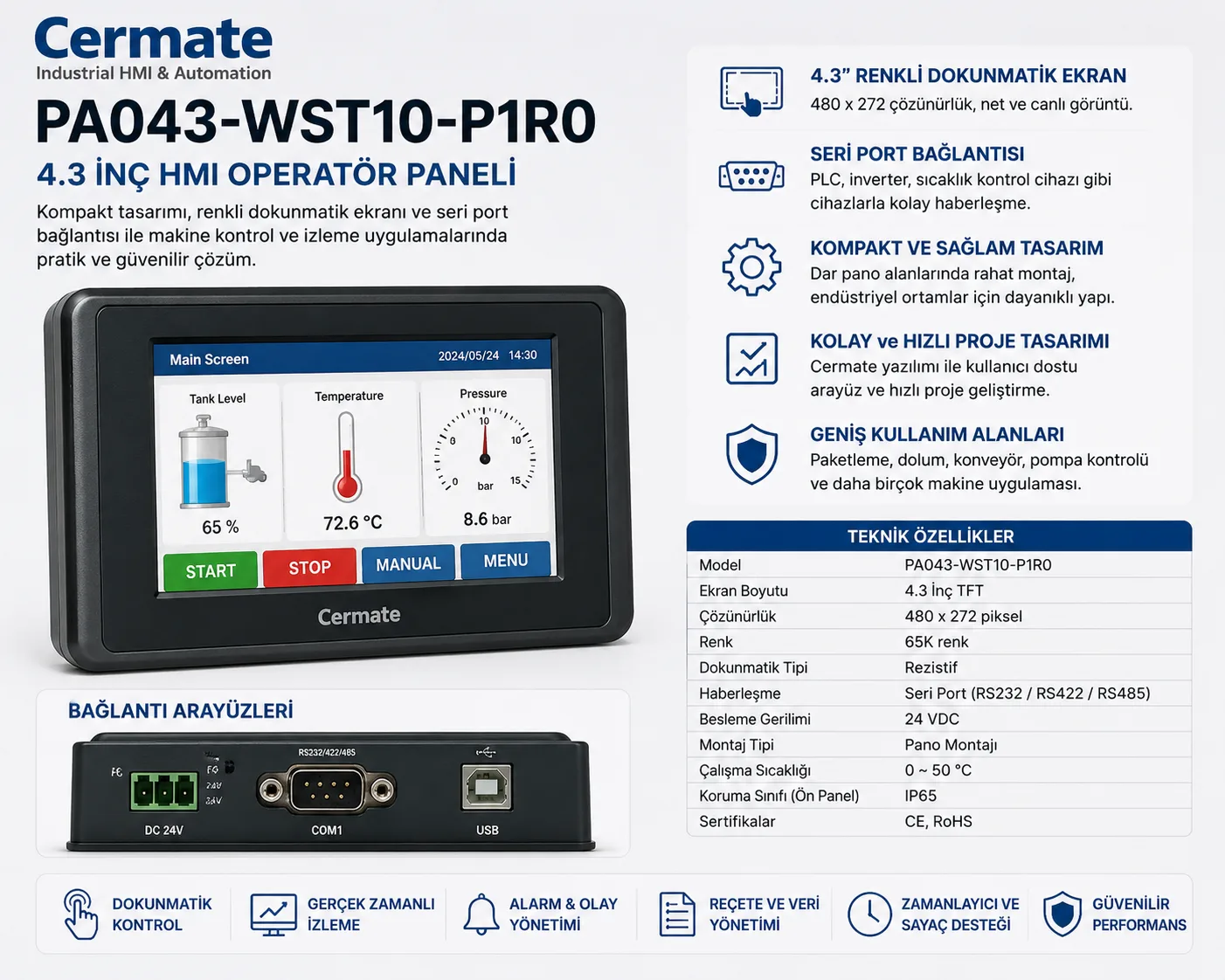

Cermate PA043-WST10-P1R0, makine üzerinde operatörün sistemi görmesini, temel komutları vermesini ve proses durumunu takip etmesini sağlayan 4.3 inç sınıfında bir HMI operatör panelidir. Bu tip paneller özellikle kompakt makinelerde, küçük pano kapaklarında ve sınırlı ekran alanının yeterli olduğu uygulamalarda tercih edilir.

Ürün, kaynaklarda 4.3 inç renkli operatör paneli ve seri port bağlantılı HMI olarak listelenir. Bu bilgi, cihazın özellikle eski nesil PLC, sürücü, sıcaklık kontrol cihazı veya seri haberleşme kullanan makine kontrol sistemlerinde değerlendirilebileceğini gösterir. Bu yüzden PA043-WST10-P1R0 satın alınırken yalnızca ekran boyutu değil, haberleşme yapısı ve mevcut proje uyumu da kontrol edilmelidir.

Bu panelin sahadaki asıl görevi nedir?

Bir HMI panel, makinenin operatörle konuştuğu noktadır. Makinede çalışan PLC veya kontrol cihazı; motor durumu, alarm, sayaç, sıcaklık, basınç, çalışma modu veya üretim adedi gibi verileri HMI ekranına gönderir. Operatör de aynı ekran üzerinden başlatma, durdurma, ayar değiştirme, reçete seçme veya arıza bilgisini inceleme işlemlerini yapar.

Cermate PA043-WST10-P1R0 gibi kompakt ekranlı panellerde amaç büyük ve karmaşık proses ekranları hazırlamak değil; makineyi sade, hızlı ve anlaşılır şekilde yönetmektir. Bu nedenle ekran tasarımında az sayıda ama net sayfa kullanılması önemlidir. Ana ekran, manuel kullanım ekranı, alarm ekranı ve temel ayar ekranı doğru ayrılırsa 4.3 inç boyut birçok makine için yeterli olabilir.

4.3 inç ekran ne zaman mantıklı olur?

4.3 inç HMI paneller, operatörün temel bilgileri görmesi gereken makinelerde pratik bir seçenektir. Pano kapağında yer sınırlıysa, makinede yalnızca birkaç set değeri ve alarm bilgisi gösterilecekse veya panel yedek parça olarak mevcut eski sisteme uyumlu şekilde aranıyorsa bu ekran sınıfı tercih edilebilir.

Ancak geniş reçete tabloları, detaylı trend ekranları, çok sayıda proses sayfası veya yoğun görsel takip gereken sistemlerde daha büyük ekran gerekebilir. Bu yüzden ekran boyutu, makinenin gerçek kullanım şekline göre değerlendirilmelidir. Küçük ekran doğru tasarlanırsa hızlıdır; yanlış tasarlanırsa operatör için yorucu hale gelir.

Seri port bağlantısı neden önemli?

PA043-WST10-P1R0 modelinin öne çıkan tarafı seri port bağlantılı bir operatör paneli olarak geçmesidir. Seri portlu HMI paneller, özellikle eski PLC sistemleriyle çalışan makinelerde önemlidir. RS232, RS422 veya RS485 yapıları makineye göre değişebilir; bu nedenle panelin mevcut kontrol cihazıyla aynı haberleşme yapısını desteklemesi gerekir.

Saha arızalarında sık yapılan hata, yalnızca ekran boyutu ve marka benzerliğine bakarak HMI seçmektir. Oysa eski panel seri port üzerinden belirli bir protokol, cihaz adresi, baud rate, parite ve kablo bağlantısı ile haberleşiyor olabilir. Yeni takılan panel aynı fiziksel ölçüye sahip olsa bile haberleşme ayarı veya proje dosyası uyumsuzsa makine veri göstermez.

Hangi uygulamalarda kullanılır?

Cermate PA043-WST10-P1R0; küçük ve orta ölçekli makinelerde operatör izleme ve temel kontrol ekranı olarak değerlendirilebilir. Özellikle makinenin mevcut sistemi Cermate veya PanelMaster tabanlı bir projeyle çalışıyorsa, aynı modelin bulunması bakım süresini kısaltabilir.

  • Paketleme ve dolum makineleri
  • Etiketleme ve küçük konveyör sistemleri
  • Sıcaklık, sayaç veya zaman ayarı yapılan makineler
  • Pompa, fan ve yardımcı ekipman panoları
  • Basit proses izleme ekranları
  • Eski PLC sistemleriyle çalışan seri portlu makineler
  • Yedek HMI değişimi gereken üretim hatları
  • Bakım, revizyon ve panel yenileme işlemleri

Yedek panel değişiminde en kritik konu

Bir HMI panel bozulduğunda aynı modelin bulunması tek başına yeterli olmayabilir. Panelin içinde çalışan proje dosyası da gerekir. Eski panelden proje yedeği alınmamışsa, yeni panel fiziksel olarak takılsa bile ekranda doğru sayfalar, butonlar ve haberleşme ayarları olmayabilir.

Bu nedenle Cermate PA043-WST10-P1R0 gibi bir panel yedek olarak alınırken mevcut makinedeki proje dosyası, haberleşme ayarları ve PLC adres yapısı sorgulanmalıdır. Eğer eski panel tamamen arızalıysa ve proje yedeği yoksa, ekranın yeniden tasarlanması ve PLC değişkenlerinin yeniden eşleştirilmesi gerekebilir.

Satın alma öncesi pratik kontrol noktaları

  • Model kodu: PA043-WST10-P1R0 kodu etikette birebir okunmalıdır.
  • Ekran boyutu: 4.3 inç panel, mevcut pano kesimi ve makine kullanımına uygun olmalıdır.
  • Haberleşme portu: Seri port yapısı, mevcut PLC veya kontrol cihazıyla uyumlu olmalıdır.
  • Proje dosyası: Eski HMI projesinin yedeği var mı kontrol edilmelidir.
  • Besleme bilgisi: Panel etiketindeki besleme değeri pano beslemesiyle karşılaştırılmalıdır.
  • Dokunmatik yüzey: Ekran basma hassasiyeti, ölü alan ve çizik durumu kontrol edilmelidir.
  • Port sağlamlığı: Seri port soketi, pinler ve bağlantı yuvası incelenmelidir.
  • Çalışma testi: İkinci el üründe yalnızca enerji gelmesi değil, ekran ve haberleşme testi de aranmalıdır.

PanelMaster ve proje aktarımı tarafı

Cermate paneller eski makine projelerinde PanelMaster veya Cermate yazılım ailesiyle hazırlanmış ekranlara sahip olabilir. Bu yapı, panel değişiminde yazılım sürümünü önemli hale getirir. Proje dosyası aynı yazılım ailesinde açılabiliyor mu, panel modeli projede destekleniyor mu ve haberleşme sürücüsü doğru seçilmiş mi kontrol edilmelidir.

HMI projesinde yalnızca görsel sayfalar bulunmaz. Butonların PLC adresleri, alarm mesajları, sayısal giriş alanları, şifre seviyeleri, reçete kayıtları ve ekran geçişleri de projede saklanır. Bu nedenle HMI değişimi yapılırken proje dosyasının güvenli şekilde yedeklenmesi üretim devamlılığı için önemlidir.

Küçük ekranlarda doğru arayüz tasarımı

4.3 inç HMI panellerde ekran alanı sınırlıdır. Bu yüzden her bilginin aynı ekrana doldurulması doğru değildir. Operatörün en sık kullandığı bilgiler ana ekranda yer almalı; bakım, parametre, alarm ve manuel kontrol sayfaları ayrı düzenlenmelidir. Büyük yazı, sade buton, net renk ayrımı ve kısa alarm metni küçük ekranlarda daha kullanışlıdır.

Kritik komutlar yanlışlıkla basılmayacak şekilde konumlandırılmalıdır. Örneğin durdurma, resetleme veya reçete değiştirme gibi komutlarda ikinci onay, şifre seviyesi veya renk ayrımı kullanılabilir. Bu yaklaşım hem operatör hatasını azaltır hem de makine kullanımını daha güvenli hale getirir.

İkinci el HMI alırken dikkat edilmesi gerekenler

Endüstriyel HMI panellerde ikinci el alım yapılırken yalnızca dış görünüşe bakmak risklidir. Ekran açılıyor olabilir; fakat dokunmatik yüzeyde algılama problemi, seri portta temas sorunu veya arka bağlantı noktasında hasar bulunabilir. Özellikle makine üzerinde sürekli titreşim, yağ buharı, toz veya sıcaklık bulunan ortamlarda çalışan paneller daha dikkatli incelenmelidir.

Panelin camında çizik, dokunmatik yüzeyinde kabarma, kasasında çatlak, portlarında oksitlenme veya ekranında parlaklık kaybı varsa uzun süreli kullanım riski artar. Ayrıca panel şifreli projeye sahip olabilir veya içindeki proje eski makineye ait olabilir. Bu yüzden ürün açıklamasında test durumu, garanti bilgisi ve proje yükleme imkânı sorulmalıdır.

Arıza olduğunda önce ne kontrol edilmeli?

Bir HMI panelde görüntü gelmiyorsa sorun doğrudan panel arızası olmayabilir. Besleme gerilimi düşük olabilir, sigorta atmış olabilir, haberleşme kablosu kopmuş olabilir veya PLC tarafında enerji olmayabilir. Ekran geliyor ama veri görünmüyorsa seri haberleşme ayarları, kablo bağlantısı ve PLC adresleri kontrol edilmelidir.

  • Panel beslemesi ölçülmelidir.
  • Seri haberleşme kablosu ve soket bağlantısı kontrol edilmelidir.
  • PLC veya kontrol cihazının çalışır durumda olduğu doğrulanmalıdır.
  • Haberleşme hızı, cihaz adresi ve protokol ayarı incelenmelidir.
  • Dokunmatik yüzeyin her noktası test edilmelidir.
  • Proje dosyasının doğru panele yüklendiği kontrol edilmelidir.

Bu ürünü seçerken nasıl düşünmek gerekir?

Cermate PA043-WST10-P1R0 yeni bir otomasyon projesinden çok, mevcut makineye uyum, yedek panel değişimi veya seri portlu eski sistemlerin çalışır tutulması açısından değerli bir üründür. Eğer makinede aynı model kullanılıyorsa, doğru proje yedeğiyle birlikte değişim süreci daha kontrollü ilerleyebilir.

Yeni bir pano tasarlanıyorsa ekran boyutu, haberleşme ihtiyacı, yazılım desteği ve ilerideki bakım kolaylığı ayrıca değerlendirilmelidir. Mevcut sistemde birebir değişim yapılacaksa model kodu, port yapısı, besleme ve proje dosyası uyumu öncelikli konudur.

Teknik değerlendirme özeti

  • Cermate PA043-WST10-P1R0, 4.3 inç renkli operatör paneli sınıfında değerlendirilir.
  • Seri portlu makine kontrol sistemlerinde HMI arayüzü olarak kullanılır.
  • Kompakt ekran boyutu, küçük pano ve temel makine kontrol ekranları için uygundur.
  • Yedek panel değişiminde proje dosyası ve haberleşme ayarları kritik öneme sahiptir.
  • İkinci el üründe dokunmatik yüzey, ekran parlaklığı, portlar ve besleme girişi kontrol edilmelidir.
  • Satın almadan önce mevcut PLC, protokol, kablo ve yazılım uyumu doğrulanmalıdır.

Cermate PA043-WST10-P1R0 4.3 inç HMI operatör paneli, seri haberleşme kullanan endüstriyel makinelerde operatör kontrolü ve izleme için kullanılan kompakt bir arayüz cihazıdır. Doğru proje yedeği, doğru port bağlantısı ve sağlam dokunmatik yüzeyle birlikte kullanıldığında bakım ve yedek parça süreçlerinde makinenin tekrar devreye alınmasına yardımcı olur.
