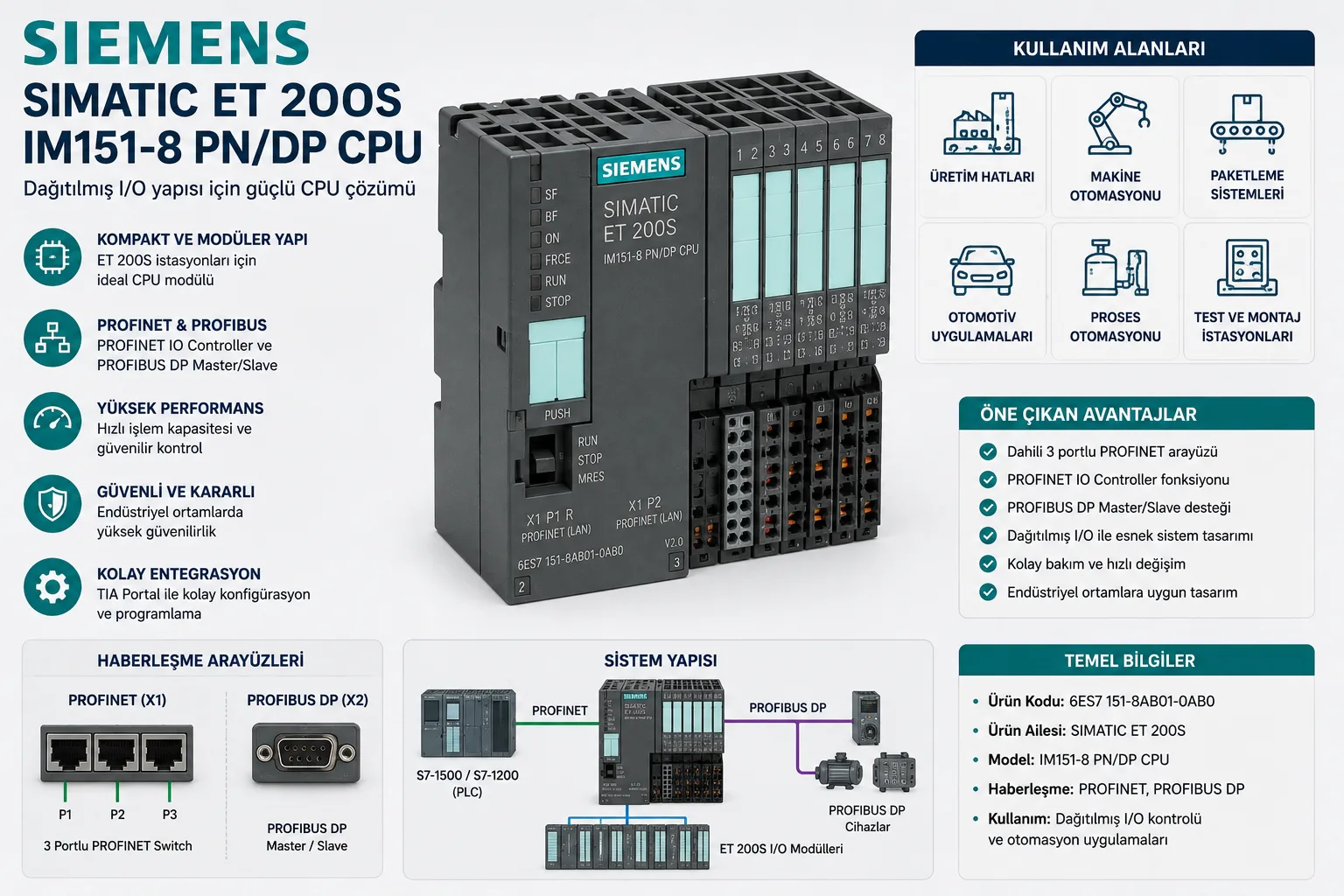

Siemens SIMATIC ET 200S IM151-8 PN/DP CPU, klasik PLC panosu ile dağıtılmış I/O istasyonu arasındaki çizgiyi birleştiren endüstriyel kontrol modüllerinden biridir. ET 200S ailesi normalde sahaya yakın giriş-çıkış noktalarını toplamak için kullanılırken, IM151-8 PN/DP CPU yapısı bu istasyonu yalnızca uzak I/O olmaktan çıkarıp kendi programını çalıştırabilen bir kontrol noktasına dönüştürür.

Bu ürünün sahadaki değeri, tek başına bir CPU olmasından değil, makine mimarisinde sağladığı esneklikten gelir. Büyük bir panodan her sensöre ve her valfe uzun kablo çekmek yerine, makine üzerinde uygun bir noktaya ET 200S istasyonu kurulabilir. IM151-8 PN/DP CPU ile bu istasyon hem I/O toplar hem de belirli kontrol görevlerini kendi üzerinde yürütebilir.

Özellikle Siemens altyapısı bulunan eski ve orta yaşlı makinelerde bu tip modüller bakım ekipleri için önemlidir. Üretim hattında yıllardır çalışan bir sistemin tamamen yenilenmesi her zaman mümkün olmaz. Bazen doğru CPU, doğru hafıza kartı, doğru program yedeği ve doğru haberleşme ayarı ile makine tekrar çalışır hale getirilebilir.

ET 200S yapısında CPU kullanmanın mantığı

Dağıtılmış I/O sistemlerinde amaç, saha sinyallerini kontrol sistemine daha düzenli taşımaktır. Fakat bazı makinelerde yalnızca I/O toplamak yeterli değildir. Makinenin belirli bölümünde hızlı karar verilmesi, lokal kontrol yapılması veya ana sistemden bağımsız bir çalışma adımı yürütülmesi gerekebilir. IM151-8 PN/DP CPU bu durumda ET 200S istasyonuna yerel kontrol kabiliyeti kazandırır.

Bu yapı, özellikle modüler makinelerde kullanışlıdır. Bir üretim hattında her istasyon aynı işi yapmaz; besleme, kesme, paketleme, aktarma, test veya boşaltma bölümleri farklı kontrol mantığına sahip olabilir. Her bölümü tek merkezden yönetmek yerine, bazı kontrol görevlerini sahaya yakın modüllere taşımak pano tasarımını daha okunabilir hale getirebilir.

PROFINET ve PROFIBUS tarafı neden önemli?

IM151-8 PN/DP CPU model adındaki PN/DP ifadesi, ürünün haberleşme tarafındaki kullanımını anlamak için önemlidir. PROFINET, Ethernet tabanlı endüstriyel haberleşme tarafında kullanılırken, PROFIBUS DP birçok eski Siemens hattında hâlâ karşılaşılan saha ağıdır. Bu iki dünyanın aynı makine içinde bulunması, özellikle revizyon ve parça değişimi sırasında dikkat ister.

Yeni kurulan sistemlerde Ethernet tabanlı haberleşme daha fazla öne çıksa da, sahada çalışan birçok makinede PROFIBUS cihazları, uzak I/O adaları, sürücüler veya eski kontrol birimleri bulunur. Bu yüzden IM151-8 PN/DP CPU gibi ürünler, eski altyapıyı tamamen sökmeden sistemi çalışır durumda tutmak isteyen bakım ekipleri için önemli olabilir.

Bu ürün hangi makinelerde karşımıza çıkar?

Siemens ET 200S tabanlı CPU yapıları genellikle tek bir basit makineden çok, düzenli I/O dağılımı ve haberleşme gerektiren sistemlerde görülür. Makine üzerinde farklı istasyonlar varsa, kablolama uzunluğu fazlaysa veya saha cihazları belirli bölümlerde toplanıyorsa bu ürün ailesi anlamlı hale gelir.

  • Modüler üretim hatları
  • Paketleme ve taşıma sistemleri
  • Montaj ve test istasyonları
  • Konveyör hatları ve transfer sistemleri
  • Otomotiv yan sanayi makineleri
  • Robot çevresi yardımcı ekipman panoları
  • Dağıtılmış I/O kullanan proses ve makine otomasyonu
  • Mevcut Siemens ET 200S altyapısında bakım ve CPU değişimi

Bakım tarafında en kritik konu program yedeğidir

Bu tip CPU modüllerinde fiziksel ürünün sağlam olması tek başına yeterli değildir. Makinenin çalışması için doğru program, doğru donanım konfigürasyonu ve doğru hafıza kartı gerekir. Aynı model CPU takılsa bile içine uygun proje yüklenmemişse makine çalışmayabilir veya ağdaki diğer cihazlarla haberleşemeyebilir.

Bakım sırasında eski CPU tamamen arızalanmadan önce proje yedeğinin alınması, donanım konfigürasyonunun saklanması ve ağ ayarlarının not edilmesi gerekir. Özellikle PROFINET cihaz adı, IP adresi, PROFIBUS adresleri ve istasyona bağlı ET 200S modüllerinin sıralaması yanlışsa, sistem devreye alınırken zaman kaybı yaşanabilir.

Yedek parça alırken nasıl düşünmek gerekir?

IM151-8 PN/DP CPU satın alınırken ürünün tam sipariş kodu kontrol edilmelidir. Siemens ürünlerinde benzer görünen modüller farklı CPU kapasitesine, farklı haberleşme arayüzüne veya farklı donanım sürümüne sahip olabilir. Bu yüzden yalnızca “ET 200S CPU” ifadesiyle seçim yapmak güvenli değildir.

Mevcut makinedeki ürün etiketi okunmalı, sipariş kodu karşılaştırılmalı ve gerekirse eski projedeki donanım kataloğu ile uyum kontrol edilmelidir. Aynı zamanda ürünün ikinci el, revizyonlu, test edilmiş veya sıfır stok olup olmadığı da önemlidir. Üretim hattı duruşu söz konusuysa test edilmemiş ürün almak ciddi zaman kaybı oluşturabilir.

  • Tam sipariş kodu mevcut ürünle karşılaştırılmalıdır.
  • CPU donanım sürümü ve firmware uyumu kontrol edilmelidir.
  • SIMATIC MMC veya gerekli hafıza kartı durumu incelenmelidir.
  • PROFINET cihaz adı ve IP ayarları bilinmelidir.
  • PROFIBUS adresleri ve bağlı cihaz yapısı not edilmelidir.
  • ET 200S terminal modüllerinin sıralaması ve besleme yapısı kontrol edilmelidir.
  • Ürün ikinci el ise portlar, pinler, gövde ve çalışma testi incelenmelidir.

Dağıtılmış I/O sistemlerinde kablolama avantajı

Üretim makinelerinde en büyük sorunlardan biri kablo karmaşasıdır. Sensör, valf, switch, motor yardımcı kontağı ve emniyet sinyalleri tek merkez panoya taşındığında hem kablo uzunluğu artar hem de arıza takibi zorlaşır. ET 200S gibi saha yakınındaki I/O yapıları, bu kablolamayı daha bölgesel hale getirir.

IM151-8 PN/DP CPU ile bu yapı daha da işlevsel hale gelir. Saha sinyalleri CPU’ya yakın toplanır, kontrol mantığı yerel olarak işlenebilir ve üst sistemle haberleşme üzerinden veri paylaşılabilir. Bu mimari doğru kurulduğunda makine panosu daha düzenli olur; fakat yanlış projelendirilirse haberleşme ve konfigürasyon sorunları artabilir.

Eski sistemlerde değişim yaparken dikkat edilmesi gerekenler

ET 200S ailesi birçok tesiste uzun yıllar kullanılmış bir sistemdir. Bu nedenle IM151-8 PN/DP CPU çoğu zaman yeni proje ürünü olmaktan çok bakım, revizyon ve yedek parça ihtiyacıyla gündeme gelir. Eski sistemlerde en büyük risk, ürün değiştirilirken mevcut konfigürasyonun kaybolmasıdır.

Bir CPU değişiminde yalnızca modülü söküp yenisini takmak çoğu zaman yeterli olmaz. Hafıza kartı aktarımı, program yükleme, ağ adreslerinin doğrulanması, bağlı I/O modüllerinin tanıtılması ve HMI/SCADA bağlantılarının kontrol edilmesi gerekir. Bu işlem sırasında eski proje dosyası yoksa devreye alma süreci uzayabilir.

PROFINET portlarının sahadaki pratik etkisi

IM151-8 PN/DP CPU’nun dahili PROFINET arayüzü, PLC programlama, cihazlar arası haberleşme ve ağ topolojisi açısından önemlidir. Üç portlu yapı, bazı uygulamalarda hat tipi bağlantı kurmayı kolaylaştırabilir. Böylece cihazlar arasında ek switch ihtiyacı azalabilir; ancak ağ planı yine de dikkatli yapılmalıdır.

Endüstriyel Ethernet tarafında kablo kalitesi, ekranlama, IP adres planı, cihaz adı ve topoloji bilgisi önemlidir. Bir cihaz değiştirilirken yalnızca kabloyu takmak yeterli olmayabilir. PROFINET cihaz adı doğru atanmadıysa sistem cihazı tanımayabilir.

PROFIBUS olan makinelerde neden hâlâ değerli?

Birçok fabrika hâlâ PROFIBUS altyapısıyla çalışan sürücülere, uzak I/O adalarına veya akıllı cihazlara sahiptir. Bu makineleri tamamen yenilemek pahalı ve zaman alıcı olabilir. IM151-8 PN/DP CPU gibi PN/DP destekli ürünler, mevcut PROFIBUS tarafını korurken PROFINET tarafıyla da haberleşebilen yapılarda kullanılabilir.

Bu yüzden revizyon planı yapılırken eski ağı hemen atmak yerine, hangi cihazların kalacağı, hangilerinin yenileneceği ve CPU’nun bu iki yapı arasında nasıl konumlanacağı değerlendirilmelidir. Doğru planlama yapılırsa üretim hattı daha az duruşla güncellenebilir.

Arıza tespitinde nasıl ilerlenmeli?

Bu tip CPU modüllerinde arıza araştırması yapılırken önce besleme, modül LED’leri ve bağlı I/O yapısı kontrol edilmelidir. Ardından PROFINET ve PROFIBUS haberleşme durumuna bakılmalıdır. CPU STOP durumundaysa program, donanım konfigürasyonu, hafıza kartı veya bağlı modüllerden gelen hata incelenmelidir.

  • CPU beslemesi ve ET 200S güç yapısı kontrol edilmelidir.
  • RUN, STOP, SF ve BF gibi durum LED’leri yorumlanmalıdır.
  • PROFINET kablosu, cihaz adı ve IP adresi kontrol edilmelidir.
  • PROFIBUS kablosu, adres ve terminasyon yapısı incelenmelidir.
  • Hafıza kartı ve program yükleme durumu doğrulanmalıdır.
  • Bağlı I/O modüllerinin sırası ve terminal bağlantıları kontrol edilmelidir.
  • HMI veya üst sistem bağlantısı varsa veri alışverişi ayrıca test edilmelidir.

Satın alma öncesi kısa kontrol

Bu ürünü alırken en doğru yaklaşım, mevcut makinedeki parçanın birebir bilgilerini toplamaktır. Eski CPU üzerindeki sipariş kodu, proje dosyası, ağ ayarları ve bağlı modül dizilimi görülmeden yapılan alım risklidir. Özellikle ikinci el ürünlerde “enerji aldı” bilgisi yeterli değildir; haberleşme portları ve CPU çalışma durumu test edilmelidir.

  • Ürün kodu 6ES7151 serisiyle ve mevcut cihazla karşılaştırılmalıdır.
  • PN/DP ihtiyacının gerçekten bu modelle karşılandığı doğrulanmalıdır.
  • Makinedeki proje yedeği ve hafıza kartı durumu kontrol edilmelidir.
  • PROFINET ve PROFIBUS tarafındaki cihaz listesi çıkarılmalıdır.
  • ET 200S modül sırası ve terminal tabanları incelenmelidir.
  • İkinci el üründe port, gövde, LED durumu ve çalışma testi sorulmalıdır.

Makine revizyonunda doğru kullanım

Siemens SIMATIC ET 200S IM151-8 PN/DP CPU, mevcut Siemens altyapısını koruyarak makineyi çalışır durumda tutmak isteyen tesislerde önemli bir parçadır. Tam yenileme yapılmadan önce böyle bir CPU’nun doğru şekilde değiştirilmesi, üretim duruşunu azaltabilir. Ancak uzun vadeli revizyon planında yedek parça bulunabilirliği, yazılım desteği ve yeni nesil sistemlere geçiş de düşünülmelidir.

Bu ürün, doğru proje yedeği ve doğru haberleşme ayarlarıyla kullanıldığında dağıtılmış I/O yapısında güçlü bir kontrol noktası sağlar. Yanlış seçildiğinde veya eksik konfigürasyonla devreye alındığında ise arıza kaynağı CPU değil, proje ve haberleşme uyumsuzluğu olabilir.

Siemens SIMATIC ET 200S IM151-8 PN/DP CPU, PROFINET ve PROFIBUS bulunan otomasyon yapılarında, özellikle dağıtılmış I/O kullanan makinelerde kontrol, haberleşme ve bakım sürekliliği açısından önemli bir CPU modülüdür. Ürün seçilirken katalog bilgisinden çok mevcut makinenin proje yapısı, ağ konfigürasyonu, bağlı modülleri ve yedek program durumu birlikte değerlendirilmelidir.
