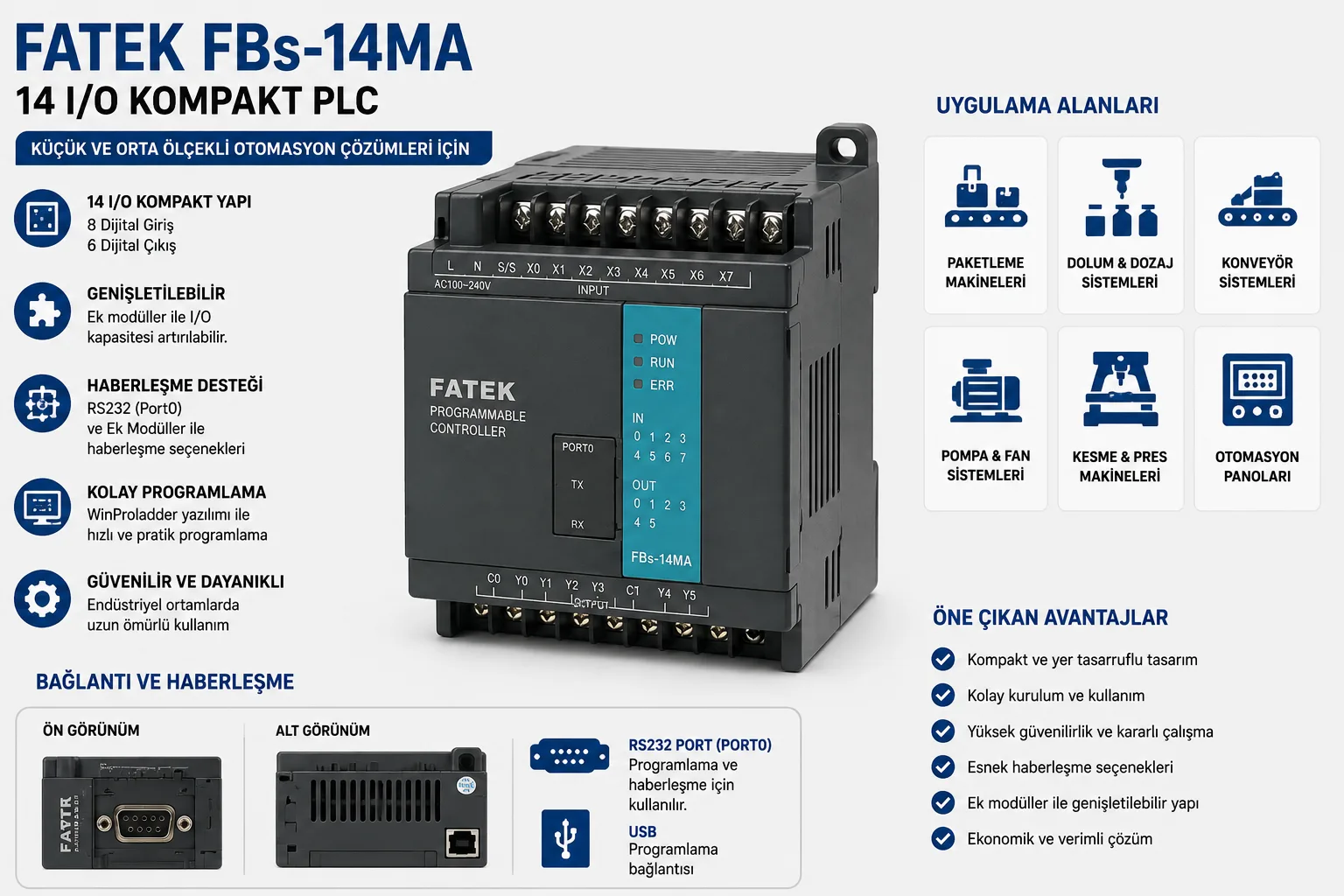

FATEK FBs-14MA, küçük ve orta ölçekli makinelerde kontrol görevlerini üstlenmek için kullanılan kompakt bir PLC ana ünitesidir. Makine otomasyonunda bazı işler büyük ve karmaşık kontrol sistemleri gerektirmez; birkaç sensör, birkaç çıkış, bir motor kontaktörü, birkaç valf, bir sayaç ve basit bir çalışma sırası yeterli olabilir. FBs-14MA bu tür uygulamalarda pratik bir kontrol merkezi olarak değerlendirilir.

Bu PLC sınıfı, üretim sahasında genellikle “küçük ama işi net yapan kontrolör” olarak düşünülür. Bir makine operatörü için önemli olan; butona basıldığında makinenin doğru sırayla çalışması, sensörlerden gelen bilginin doğru okunması, hata durumunda sistemin güvenli şekilde durması ve bakım sırasında arızanın hızlı anlaşılmasıdır. FATEK FBs-14MA gibi kompakt PLC’ler tam bu noktada devreye girer.

14 I/O yapısı, çok büyük olmayan makinelerde yeterli bir başlangıç alanı sunar. Sensör, buton, limit switch, fotosel veya basit saha sinyalleri giriş olarak kullanılabilir. Çıkış tarafında ise röle, kontaktör, lamba, valf, siren veya yardımcı kontrol elemanları yönetilebilir. Burada asıl önemli nokta, I/O sayısından çok makinenin gerçekten kaç noktaya ihtiyaç duyduğudur.

Küçük makinelerde neden kompakt PLC tercih edilir?

Kompakt PLC’ler, pano içinde az yer kaplamaları ve temel kontrol görevlerini tek gövde üzerinde toplayabilmeleri nedeniyle küçük makinelerde sık tercih edilir. Büyük modüler PLC sistemleri her zaman gerekli değildir. Özellikle tek istasyonlu makineler, yardımcı ekipmanlar, basit proses panoları ve tekrarlı çalışma döngüsü olan mekanizmalarda kompakt PLC daha düzenli bir yapı sağlar.

FATEK FBs-14MA gibi bir kontrolör, makinenin basit elektriksel kumandasını daha okunabilir ve değiştirilebilir hale getirir. Eski tip röleli kumanda panolarında arıza takibi zor olabilir; PLC kullanılan yapılarda ise giriş-çıkış durumları, program mantığı ve çalışma sırası daha kolay izlenir. Bu da bakım ekibine zaman kazandırır.

Bu PLC hangi tür makinelerde anlamlı olur?

FBs-14MA, çok sayıda eksen kontrolü veya yoğun analog proses yönetimi gerektirmeyen, fakat düzenli giriş-çıkış kontrolüne ihtiyaç duyan makinelerde kullanılabilir. Örneğin bir sensör ürünü gördüğünde motoru çalıştırmak, belirli süre sonra valfi açmak, sayaç dolunca çıkışı kesmek veya arıza halinde makineyi durdurmak gibi görevler kompakt PLC için uygundur.

  • Küçük paketleme ve sayım makineleri
  • Konveyör kontrol panoları
  • Basit dolum ve dozaj sistemleri
  • Kesme, presleme veya yardımcı makine istasyonları
  • Pompa, fan ve yardımcı ekipman kontrolü
  • Fotosel, limit switch ve buton tabanlı makine kumandaları
  • Eski röleli panoların PLC’ye dönüştürülmesi
  • Bakım ve yedek parça amaçlı PLC değişimleri

FATEK FBs-14MA seçerken nasıl düşünmek gerekir?

PLC seçimi yapılırken yalnızca marka ve model adına bakmak yeterli değildir. Önce makinede kaç giriş ve kaç çıkış gerektiği belirlenmelidir. Giriş tarafında kaç sensör, buton veya kontak okunacak? Çıkış tarafında kaç motor, valf, lamba veya röle sürülecek? Bu sayı netleşmeden PLC seçimi yapılırsa pano kurulduktan sonra eksik I/O problemi yaşanabilir.

FBs-14MA, 14 noktalı kompakt bir yapı sunduğu için küçük makinelerde yeterli olabilir; fakat ileride yeni sensör, ek valf, alarm çıkışı veya operatör paneli bağlantısı eklenecekse genişleme ihtimali de düşünülmelidir. Bir makinede bugün yeterli görünen I/O sayısı, revizyon sonrası yetersiz kalabilir.

Röle ve transistor çıkış farkı neden önemli?

FATEK FBs serisinde benzer model isimleri farklı çıkış tipleriyle gelebilir. Röle çıkışlı modeller, farklı yük tiplerini sürme açısından esnek olabilir; transistor çıkışlı modeller ise hızlı anahtarlama gerektiren uygulamalarda öne çıkabilir. Bu nedenle ürün alınırken tam model kodu ve çıkış tipi mutlaka kontrol edilmelidir.

Örneğin yalnızca lamba, röle veya kontaktör sürülecek bir uygulamada röle çıkışlı yapı yeterli olabilir. Daha hızlı sinyal, belirli pulse çıkışları veya elektronik girişe sahip cihazların sürülmesi gerekiyorsa transistor çıkışlı varyantlar gündeme gelebilir. Yanlış çıkış tipi seçildiğinde cihaz fiziksel olarak çalışsa bile makine için doğru davranışı üretmeyebilir.

Seri haberleşme tarafı sahada ne işe yarar?

Kompakt PLC sistemlerinde haberleşme çoğu zaman gözden kaçırılır. Oysa küçük bir makinede bile HMI operatör paneli, frekans inverteri, sıcaklık kontrol cihazı veya başka bir kontrol ünitesiyle veri alışverişi gerekebilir. FBs serisi PLC’lerde seri haberleşme yapısı bu tür bağlantılar için kullanılır.

Seri haberleşmede dikkat edilmesi gereken konu yalnızca kablo takmak değildir. Cihaz adresi, haberleşme hızı, parite, stop bit, protokol ve port ayarları doğru yapılmalıdır. HMI ekran veri göstermiyorsa veya inverter komut almıyorsa sorun her zaman PLC’den kaynaklanmaz; çoğu zaman kablo, port ayarı veya adresleme hatası olabilir.

WinProladder ile programlama süreci

FATEK PLC’lerde programlama tarafında WinProladder yazılımı kullanılır. Bu yazılım üzerinden ladder mantığıyla girişler, çıkışlar, zamanlayıcılar, sayaçlar ve temel kontrol adımları hazırlanabilir. Bakım ekipleri açısından en önemli konu, çalışan makinenin program yedeğinin alınmasıdır.

Bir PLC arızalandığında aynı model yeni bir PLC takmak tek başına makineyi çalıştırmaz. İçine doğru program yüklenmelidir. Eski program dosyası yoksa makinenin çalışma mantığını yeniden çıkarmak gerekebilir. Bu da hem zaman kaybı hem de hata riski demektir. Bu nedenle FBs-14MA kullanılan panolarda program yedeği güvenli şekilde saklanmalıdır.

Bakım sırasında en sık karşılaşılan durumlar

Kompakt PLC arızalarında ilk bakılması gereken yer çoğu zaman besleme ve saha bağlantılarıdır. PLC hiç çalışmıyorsa güç kaynağı, sigorta, terminal bağlantısı ve pano beslemesi kontrol edilmelidir. PLC çalışıyor ama makine tepki vermiyorsa giriş sinyalleri, çıkışlar ve program çalışma durumu incelenmelidir.

  • PLC enerji alıyor mu kontrol edilmelidir.
  • Giriş LED’leri sahadaki sensörlerle uyumlu yanıyor mu bakılmalıdır.
  • Çıkış LED’leri program komutuna göre tepki veriyor mu incelenmelidir.
  • Terminal vidalarında gevşeklik, oksit veya kopuk kablo var mı kontrol edilmelidir.
  • Program yedeği mevcut mu ve doğru PLC’ye yüklenmiş mi doğrulanmalıdır.
  • Haberleşme varsa port ayarları ve kablo bağlantısı karşılaştırılmalıdır.

İkinci el veya stok PLC alırken nelere dikkat edilmeli?

FATEK FBs-14MA gibi kompakt PLC’ler ikinci el, sökme veya stok ürün olarak bulunabilir. Bu durumda ürünün yalnızca dış görünüşüne bakmak doğru değildir. Terminal blokları, besleme girişi, çıkış röleleri, gövde durumu ve haberleşme portu kontrol edilmelidir. Cihaz enerji alıyor olsa bile bir çıkış rölesi arızalı olabilir veya bir giriş kanalı sahada düzgün okumayabilir.

İkinci el üründe mümkünse her giriş ve çıkış ayrı ayrı test edilmelidir. Ayrıca PLC içinde eski makineye ait program bulunabilir. Yeni bir sistemde kullanılacaksa cihaz belleği ve program durumu kontrol edilmelidir. Mevcut bir makinede birebir değişim yapılacaksa eski PLC programının yeni cihaza aktarılması gerekir.

Makine üreticisi için pratik tarafı

Makine üreticileri için kompakt PLC seçerken önemli olan yalnızca donanım maliyeti değildir. Programlama kolaylığı, saha servisinde bulunabilirlik, yedek parça erişimi ve operatör paneliyle haberleşme de önemlidir. FBs-14MA gibi bir PLC, doğru projede kullanıldığında makine panosunu sade tutabilir ve bakım süreçlerini kolaylaştırabilir.

Ancak her makine için aynı PLC doğru değildir. Makinede çok sayıda analog sinyal, servo kontrol, yüksek hızlı sayım, karmaşık haberleşme veya geniş I/O ihtiyacı varsa daha büyük yapıdaki PLC sistemleri düşünülmelidir. Kompakt PLC’nin güçlü tarafı, doğru ölçekte kullanıldığında ortaya çıkar.

Operatör tarafında sağladığı fayda

Operatör için PLC görünmeyen bir kontrol ünitesidir; fakat makinenin davranışını doğrudan belirler. Butona basıldığında makine doğru sırayla çalışıyorsa, sensör ürünü gördüğünde sistem zamanında tepki veriyorsa ve arıza olduğunda makine güvenli şekilde duruyorsa PLC görevini yerine getiriyor demektir.

Bu nedenle FBs-14MA kullanılan bir makinede program mantığının sade, etiketlerin anlaşılır ve pano kablolamasının düzenli olması önemlidir. İyi hazırlanmış bir pano, arıza anında bakım personelinin sorunu hızlı bulmasını sağlar. Kötü etiketlenmiş bir pano ise en basit arızayı bile uzun duruşa çevirebilir.

Satın alma öncesi kısa kontrol

  • Makinede 14 I/O kapasitesi gerçekten yeterli mi kontrol edilmelidir.
  • Çıkış tipi röle mi transistor mü, uygulamaya uygun mu incelenmelidir.
  • Besleme tipi ve pano gerilimi karşılaştırılmalıdır.
  • HMI, inverter veya diğer cihazlarla haberleşme ihtiyacı var mı belirlenmelidir.
  • Mevcut sistemde değişim yapılacaksa program yedeği olup olmadığı sorulmalıdır.
  • İkinci el üründe tüm giriş ve çıkışların test edilmesi istenmelidir.
  • Terminal bloğu, haberleşme portu ve gövde durumu kontrol edilmelidir.

Teknik değerlendirme özeti

  • FATEK FBs-14MA, küçük ve orta ölçekli otomasyon panoları için kullanılan kompakt PLC ana ünitesidir.
  • 14 I/O yapısı, temel makine kontrol uygulamaları için pratik bir yapı sunar.
  • Röle veya transistor çıkış seçimi uygulamadaki yük tipine göre yapılmalıdır.
  • Seri haberleşme, HMI ve saha cihazlarıyla bağlantı kurmak için önemlidir.
  • WinProladder program yedeği, bakım ve PLC değişimi sırasında kritik değerdedir.
  • İkinci el veya stok üründe giriş-çıkış testi, terminal durumu ve program ihtiyacı kontrol edilmelidir.

FATEK FBs-14MA 14 I/O kompakt PLC, doğru ölçekli makinelerde sade, güvenilir ve bakım açısından anlaşılır bir kontrol yapısı kurmak için değerlendirilebilecek bir PLC modelidir. Ürün seçilirken yalnızca model adına değil; I/O ihtiyacına, çıkış tipine, haberleşme gereksinimine, program yedeğine ve pano yapısına birlikte bakmak gerekir.
