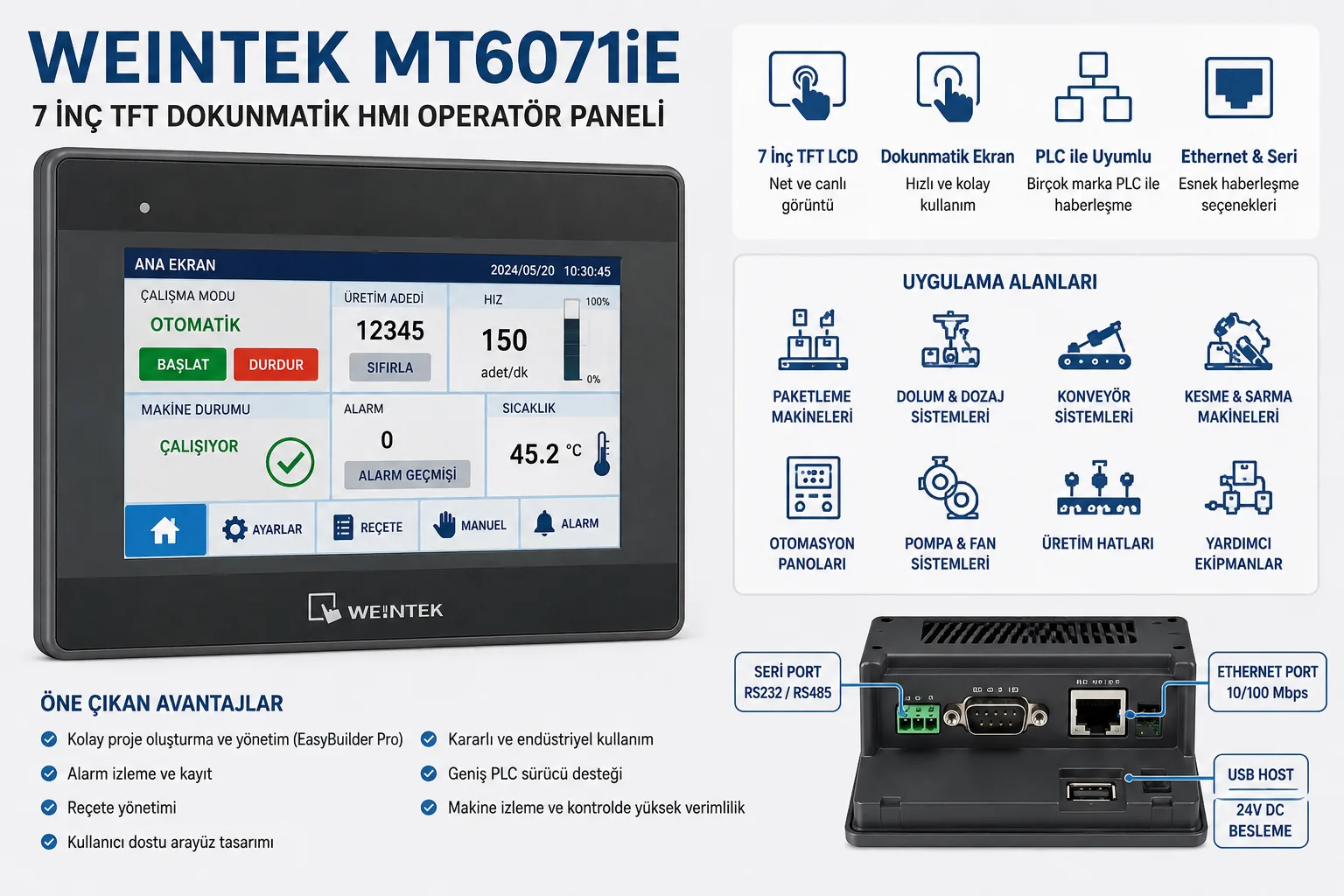

Weintek MT6071iE, makine başında operatörün üretimi daha anlaşılır şekilde takip etmesi için kullanılan 7 inç dokunmatik HMI operatör panelidir. Bir makinede PLC veya kontrol sistemi arka planda çalışır; fakat sahadaki operatör çoğu zaman makineyle HMI ekranı üzerinden iletişim kurar. Bu yüzden HMI panel, yalnızca bir ekran değil, makinenin günlük kullanım yüzüdür.
Bu panelin değeri, tek tek teknik özelliklerinden çok, üretim hattında sağladığı pratik kullanımdan gelir. Operatör; makinenin çalışıp çalışmadığını, hangi modda olduğunu, sayaç bilgisini, alarm durumunu, reçete değerlerini veya ayar sayfalarını panel üzerinden izleyebilir. Bakım personeli de arıza anında makineye doğrudan müdahale etmeden önce ekrandaki uyarılardan ve çalışma bilgilerinden yararlanır.
7 inç ekran boyutu, birçok makine için dengeli bir kullanım alanı sunar. Çok küçük ekranlarda alarm, sayaç ve ayar bilgilerini okumak zorlaşır; çok büyük ekranlar ise her pano için gerekli olmayabilir. MT6071iE gibi 7 inç sınıfındaki bir panel, paketleme, dolum, konveyör, kesme, sarma, yardımcı ekipman ve kompakt üretim makinelerinde yeterli görsel alan sağlayabilir.
Makine operatörü için önemli olan şey hızdır. Üretim sırasında operatör uzun menüler arasında kaybolmak istemez. İyi hazırlanmış bir HMI ekranında başlatma, durdurma, manuel kullanım, otomatik çalışma, alarm geçmişi ve set değerleri açık biçimde ayrılır. Weintek MT6071iE, doğru proje tasarımıyla kullanıldığında bu bilgileri sade bir yapıda sunabilir.
EasyBuilder Pro tarafı bu ürün grubunda önemli bir başlıktır. Panelin ekranda ne göstereceği, hangi butonun hangi PLC adresine yazacağı, alarm mesajlarının nasıl görüneceği ve reçete değerlerinin nasıl yönetileceği proje yazılımında hazırlanır. Bu nedenle HMI satın alırken yalnızca panelin sağlam olması yetmez; proje dosyasının, haberleşme ayarlarının ve makinedeki PLC adres yapısının da bilinmesi gerekir.
Bakım ve yedek panel değişiminde en kritik konu proje yedeğidir. Eski panel arızalandığında aynı model panel bulunsa bile içinde doğru proje yoksa makine eski ekranlarını göstermez. Operatör butonları çalışmayabilir, alarm metinleri gelmeyebilir veya PLC ile haberleşme kurulamayabilir. Bu yüzden üretim tesislerinde HMI proje dosyaları mutlaka yedeklenmelidir.
PLC haberleşmesi, HMI panelin gerçek görevini belirler. Panel, sahadaki PLC veya kontrol cihazından veri okuyarak operatöre gösterir. Aynı zamanda operatörün girdiği değerleri PLC’ye gönderir. Bu yapı doğru kurulmazsa ekranda görsel sayfalar açılsa bile makineyle gerçek veri alışverişi yapılamaz.
MT6071iE gibi HMI paneller, seri haberleşme ve Ethernet bağlantısının kullanıldığı otomasyon sistemlerinde değerlendirilebilir. Burada dikkat edilmesi gereken nokta, bağlantı soketinin varlığından çok protokol uyumudur. PLC markası, haberleşme sürücüsü, cihaz adresi, IP ayarı, baud rate, kablo tipi ve proje içindeki tag adresleri doğru ayarlanmalıdır.
Bu panelin sahadaki kullanım alanları yalnızca tek bir makine tipiyle sınırlı değildir. Makinede operatörün görmesi gereken durum bilgisi, değiştirmesi gereken ayar değeri veya takip etmesi gereken alarm varsa HMI panel kullanımı anlamlı hale gelir.
- Paketleme ve ambalaj makinelerinde çalışma modu ve sayaç takibi
- Dolum ve dozaj makinelerinde set değeri, reçete ve alarm izleme
- Konveyör sistemlerinde hız, yön ve durum ekranları
- Kesme, sarma ve besleme makinelerinde pozisyon ve adet takibi
- Pompa, fan ve yardımcı ekipman panolarında temel kontrol ekranı
- PLC kontrollü küçük ve orta ölçekli otomasyon panoları
- Bakımda yedek panel değişimi gereken üretim hatları
- Operatörün makineyi tek noktadan yönetmesi gereken sistemler
Yeni panel alırken ürünün yalnızca ekran boyutuna bakmak doğru değildir. Aynı 7 inç sınıfında farklı bağlantı, bellek, yazılım uyumu ve kasa yapısına sahip paneller bulunabilir. Mevcut makinede birebir değişim yapılacaksa eski panelin tam model kodu, proje dosyası ve bağlantı yapısı kontrol edilmelidir.
Özellikle ikinci el veya stok ürünlerde ekranın açılması tek başına yeterli test sayılmaz. Dokunmatik yüzeyin her noktası tepki vermeli, Ethernet ve seri bağlantı portları sağlam olmalı, besleme girişi sorunsuz çalışmalı ve mümkünse panel bir PLC ya da test sistemiyle haberleştirilmiş olmalıdır.
Dokunmatik ekran kullanımı operatör alışkanlıklarını doğrudan etkiler. Ekran tasarımında çok küçük butonlar, gereksiz renk karmaşası veya anlaşılması zor alarm metinleri varsa iyi bir panel bile sahada verimsiz kullanılabilir. Üretimde ekranın amacı süs değil, hızlı karar vermeyi kolaylaştırmaktır.
Bu nedenle MT6071iE ile proje hazırlanırken ana ekran sade tutulmalı, sık kullanılan komutlar kolay erişilebilir olmalı, kritik işlemler için yanlış dokunmayı önleyecek tasarım yapılmalıdır. Alarm ekranlarında yalnızca kod değil, operatörün anlayacağı kısa açıklamalar da bulunmalıdır.
Reçete yönetimi, HMI panellerin makine kullanımında sağladığı önemli kolaylıklardan biridir. Üretimde farklı ürün tipleri, farklı hızlar, farklı süreler veya farklı miktar değerleri kullanılabilir. Bu değerlerin panel üzerinden seçilmesi, operatörün her seferinde PLC programına müdahale etmeden üretimi ayarlamasına yardımcı olur.
Alarm takibi de HMI kullanımının önemli tarafıdır. Makine durduğunda operatör sadece kırmızı lamba görmek yerine duruş sebebini ekranda okuyabilmelidir. Motor termik hatası, acil stop, kapak açık, düşük basınç, sensör bekleniyor veya haberleşme hatası gibi bilgiler doğru yazıldığında arıza arama süresi kısalır.
Montaj tarafında panelin pano kapağına doğru yerleştirilmesi gerekir. Operatör ekranı rahat görebilmeli, kablo bağlantıları arkada sıkışmamalı ve panelin çevresinde servis payı kalmalıdır. Pano içindeki güç kabloları, sürücüler ve kontaktörler haberleşme hatlarını etkileyebileceği için kablo güzergâhı dikkatli planlanmalıdır.
Arıza tespitinde önce panelin beslemesi, sonra haberleşme kablosu, ardından PLC bağlantısı kontrol edilmelidir. Ekran açılıyor ama veri gelmiyorsa sorun panelden değil haberleşme ayarından veya PLC tarafındaki bağlantıdan kaynaklanabilir. Dokunmatik çalışmıyorsa yüzey hasarı, kalibrasyon veya panel içi arıza değerlendirilmelidir.
- Besleme gerilimi ölçülmelidir.
- Ethernet veya seri haberleşme kablosu kontrol edilmelidir.
- PLC tarafında enerji ve çalışma durumu doğrulanmalıdır.
- Proje dosyasının doğru panele yüklendiği kontrol edilmelidir.
- Haberleşme protokolü ve cihaz adresleri karşılaştırılmalıdır.
- Dokunmatik yüzeyde ölü alan olup olmadığı test edilmelidir.
- Panel portlarında kırık, oksit veya gevşeklik olup olmadığı incelenmelidir.
İkinci el ürün alırken ekran parlaklığı, dokunmatik tepki, port sağlığı ve proje yükleme durumu özellikle önemlidir. Panel çalışır görünse bile içindeki eski proje farklı bir makineye ait olabilir. Bu nedenle yedek parça olarak alınacaksa eski makinedeki proje yedeğiyle birlikte değerlendirilmelidir.
Weintek MT6071iE, doğru proje yapısı ve doğru haberleşme ayarlarıyla kullanıldığında operatöre sade, anlaşılır ve pratik bir makine arayüzü sunar. Ürünü değerlendirirken katalog bilgisinden çok, hangi PLC ile çalışacağı, hangi ekranların hazırlanacağı, proje yedeğinin olup olmadığı ve sahadaki operatörün paneli nasıl kullanacağı dikkate alınmalıdır.
