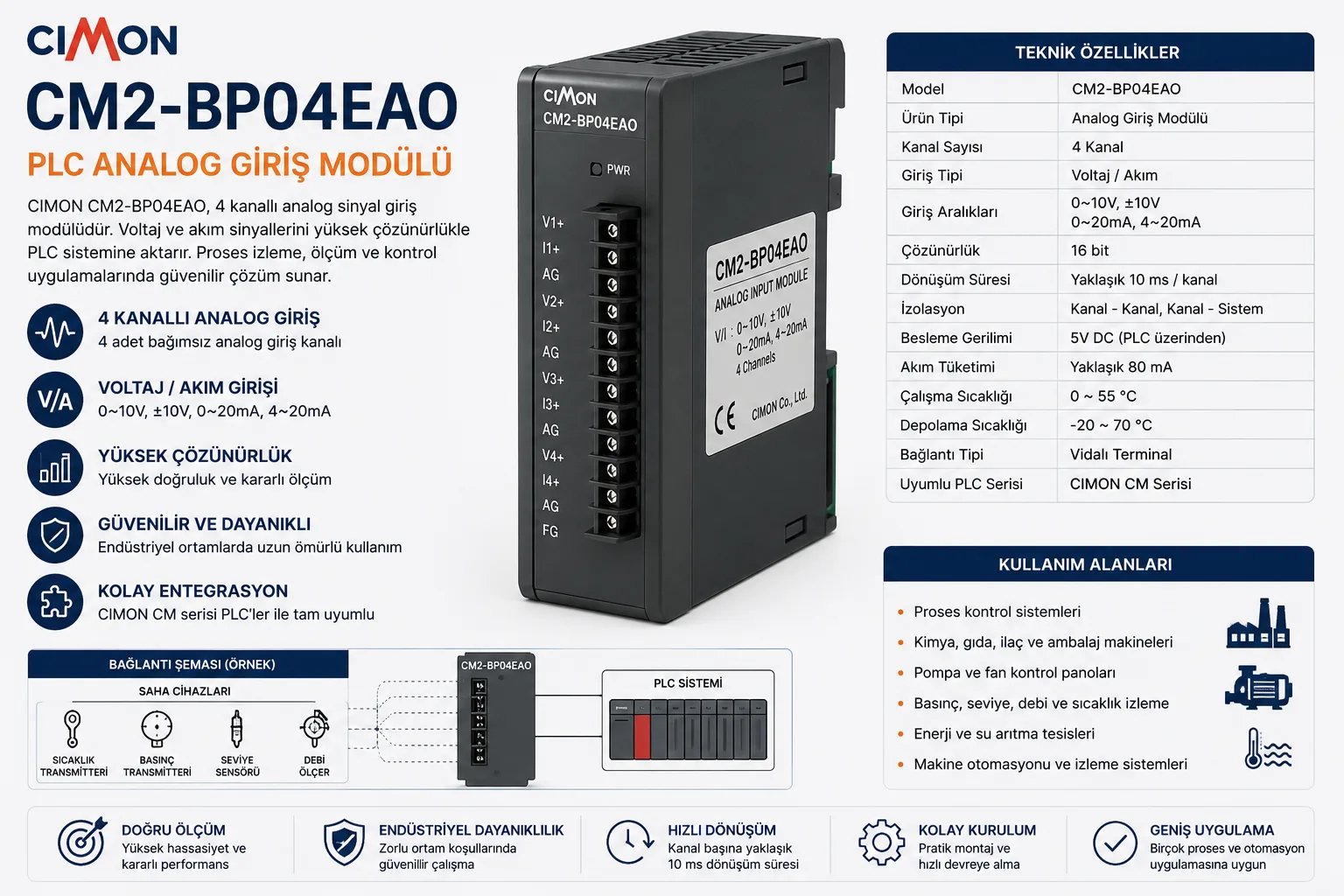

CIMON CM2-BP04EAO PLC analog giriş modülü, sahadaki analog ölçüm sinyallerini PLC sisteminin okuyabileceği dijital değerlere dönüştürmek için kullanılan endüstriyel genişleme modülüdür. Bir üretim hattında yalnızca açık-kapalı sinyaller yoktur; basınç, seviye, debi, sıcaklık, ağırlık, hız referansı ve proses değeri gibi sürekli değişen bilgiler de izlenir. Bu tip değişkenleri kontrol sistemine taşımak için analog giriş modülleri kullanılır.

CM2-BP04EAO modeli kaynaklarda 4 kanallı AD voltaj/akım giriş modülü olarak geçer. Buradaki AD ifadesi, analog sinyalin dijital değere çevrilmesini anlatır. V/I ifadesi ise voltaj ve akım tabanlı sinyallerle çalışabilen giriş yapısını belirtir. Bu nedenle modül, sahadan gelen analog ölçüm bilgilerini PLC programında kullanılabilir hale getirmek isteyen pano ve makine uygulamalarında değerlendirilir.

Analog giriş modülü sahada ne yapar?

Bir PLC dijital girişlerle buton, sensör, limit switch veya röle kontağını okuyabilir. Fakat bir tankın seviyesi yüzde kaç, borudaki debi ne kadar, basınç hangi aralıkta, sıcaklık set değere yaklaştı mı gibi sorular dijital girişle doğrudan çözülemez. Bu bilgiler genellikle 0–10V, ±10V, 0–20mA veya 4–20mA gibi analog sinyallerle taşınır.

CIMON CM2-BP04EAO bu sinyalleri PLC’ye aktararak program içinde karşılaştırma, alarm üretme, kayıt alma, kontrol çıkışı oluşturma veya HMI ekranında gösterme imkânı sağlar. Böylece operatör yalnızca “çalışıyor” ya da “durdu” bilgisini değil, prosesin gerçek değerini de takip edebilir.

4 kanallı yapı ne avantaj sağlar?

4 kanallı analog giriş yapısı, aynı modül üzerinden birden fazla ölçüm noktasının izlenmesine imkân verir. Örneğin bir pompa sisteminde hat basıncı, tank seviyesi, debi bilgisi ve motor yüküne bağlı analog sinyal tek modül üzerinden PLC’ye alınabilir. Bu durum pano içinde modül sayısını azaltır ve kablolama düzenini daha anlaşılır hale getirir.

Bir makinede dört analog giriş her zaman aynı amaçla kullanılmak zorunda değildir. Bir kanal basınç transmitterinden, bir kanal seviye sensöründen, bir kanal sıcaklık dönüştürücüsünden, diğer kanal ise harici bir referans sinyalinden gelebilir. Önemli olan her kanalın sinyal tipi ve ölçekleme değerinin doğru ayarlanmasıdır.

Hangi saha cihazlarıyla birlikte kullanılır?

Analog giriş modülleri, ölçüm yapan veya değişken sinyal üreten saha ekipmanlarıyla birlikte çalışır. CIMON CM2-BP04EAO gibi voltaj/akım girişli modüller, proses kontrol ve makine otomasyonu tarafında farklı sensörlerle eşleşebilir.

  • Basınç transmitterleri
  • Seviye sensörleri ve seviye transmitterleri
  • Debimetreler ve akış ölçüm cihazları
  • Sıcaklık transmitterleri
  • Loadcell dönüştürücüleri
  • Nem, yoğunluk veya proses ölçüm cihazları
  • İnverter veya sürücü analog geri bildirim çıkışları
  • Harici potansiyometre veya set değeri sinyalleri

0–20mA ve 4–20mA sinyaller neden yaygındır?

Endüstriyel tesislerde analog akım sinyalleri uzun kablo mesafelerinde daha kararlı çalıştığı için sık tercih edilir. 4–20mA sinyal özellikle proses otomasyonunda yaygındır. Çünkü 4mA genellikle ölçüm aralığının alt değerini, 20mA üst değerini ifade eder. Sinyalin 0mA seviyesine düşmesi ise kablo kopması, cihaz enerjisinin kesilmesi veya bağlantı hatası gibi durumların anlaşılmasına yardımcı olabilir.

0–20mA veya voltaj tabanlı sinyaller de bazı makinelerde kullanılır. Hangi sinyal tipinin seçileceği, sahadaki transmitter çıkışına ve PLC modül parametrelerine bağlıdır. Bu yüzden modül bağlantısı yapılmadan önce sensörün çıkış tipi ve PLC tarafındaki kanal ayarı birlikte kontrol edilmelidir.

Ölçekleme yapılmadan doğru değer okunmaz

Analog modüllerde sık yapılan hatalardan biri, ham dijital değeri doğrudan proses değeri gibi kullanmaktır. Oysa PLC’ye gelen değer genellikle sayısal bir aralıktır. Bu değer program içinde gerçek mühendislik birimine dönüştürülmelidir. Örneğin 4–20mA gelen bir basınç transmitterinin 0–10 bar aralığına karşılık geldiği PLC programında tanımlanmalıdır.

Doğru ölçekleme yapılmazsa HMI ekranında yanlış bar, litre, derece veya yüzde değeri görünebilir. Bu da operatörün yanlış karar vermesine, alarm eşiklerinin hatalı çalışmasına veya kontrol algoritmasının dengesiz davranmasına neden olabilir. Bu nedenle analog giriş modülünün kablolaması kadar yazılım tarafındaki dönüşüm hesabı da önemlidir.

Bu modül hangi uygulamalarda öne çıkar?

CM2-BP04EAO gibi analog giriş modülleri, ölçümün ve izlenebilirliğin önemli olduğu otomasyon panolarında kullanılır. Ağır hizmet tipi PLC sistemleri kategorisinde değerlendirilmesinin nedeni, saha koşullarında birden fazla analog ölçüm bilgisini düzenli şekilde kontrol sistemine taşıyabilmesidir.

  • Su arıtma ve pompa otomasyonu
  • Basınç ve seviye izleme panoları
  • Dolum, dozaj ve karışım makineleri
  • Kazan, fırın ve ısıtma sistemleri
  • Kimyasal proses kontrol panoları
  • Üretim hattı veri toplama sistemleri
  • Tank otomasyonu ve akış izleme uygulamaları
  • Makine bakım, revizyon ve modül değişim işleri

Kablolama tarafında dikkat edilmesi gerekenler

Analog sinyaller gürültüye karşı dijital sinyallere göre daha hassastır. Servo sürücü, inverter, kontaktör, motor güç kablosu veya yüksek akım taşıyan hatlar analog sinyaller üzerinde parazit oluşturabilir. Bu nedenle analog kabloların pano içinde doğru güzergâhtan geçirilmesi gerekir.

Ekranlı kablo kullanımı, doğru topraklama noktası, ortak referans düzeni ve terminal bağlantısının sağlam yapılması ölçüm kararlılığı açısından önemlidir. Kablo ekranının gelişigüzel bağlanması veya iki uçtan hatalı topraklanması bazı durumlarda ölçüm dalgalanmasına sebep olabilir. Sahada görülen “değer sürekli oynuyor” şikâyetlerinin bir bölümü modülden değil, kablolama ve topraklama düzeninden kaynaklanır.

Satın alma öncesi kod ve uyum kontrolü

CIMON CM2-BP04EAO için kaynaklarda zaman zaman CM2-BP04EA0 yazımı da görülebilir. Son karakterin “O” harfi mi yoksa “0” rakamı mı olduğu eski etiketlerde karışabilir. Bu yüzden ürün alınmadan önce mevcut modül üzerindeki kod okunmalı, pano projesindeki parça listesiyle karşılaştırılmalı ve PLC serisiyle uyum doğrulanmalıdır.

Aynı gövde veya benzer koda sahip başka modüller analog çıkış, RTD giriş veya termokupl giriş için üretilmiş olabilir. Örneğin sıcaklık sensörü doğrudan bağlanacaksa RTD veya TC modülü gerekebilir; 4–20mA transmitter okunacaksa analog voltaj/akım giriş modülü gerekir. Bu ayrım yanlış yapılırsa modül fiziksel olarak takılsa bile doğru ölçüm alınamaz.

İkinci el veya stok modül alırken nelere bakılmalı?

Endüstriyel PLC modülleri ikinci el veya stok fazlası olarak satılabilir. Bu durumda ürünün yalnızca dış görünüşü değil, terminal yapısı ve kanal sağlığı da önemlidir. Analog giriş kanallarından biri arızalıysa modül enerji alabilir ama sahadan doğru değer okuyamayabilir.

  • Model kodu etiketten net okunmalıdır.
  • Terminal bloğu eksik, kırık veya oksitli olmamalıdır.
  • Her analog kanal ayrı ayrı test edilmiş olmalıdır.
  • Besleme ve ortak uç bağlantıları kontrol edilmelidir.
  • Modül üzerindeki çatlak, yanık izi veya darbe izi incelenmelidir.
  • Mevcut PLC sistemiyle haberleşme ve modül tanıma durumu doğrulanmalıdır.
  • Eski sistemde kullanılan kanal parametreleri ve ölçekleme değerleri not edilmelidir.

Arıza tespitinde nasıl düşünmek gerekir?

Analog giriş değeri yanlış okunuyorsa ilk şüpheli her zaman modül olmayabilir. Transmitter enerjisi, kablo kopukluğu, yanlış sinyal tipi, hatalı kanal ayarı, ortak uç bağlantısı, topraklama sorunu veya PLC programındaki ölçekleme hatası da aynı belirtinin ortaya çıkmasına neden olabilir.

Örneğin 4–20mA sinyal veren bir transmitter voltaj girişi gibi ayarlanmışsa değer hatalı görünür. Sensör 0–10 bar ölçüyor ama program 0–16 bar ölçeklenmişse HMI ekranındaki basınç gerçek değerden farklı olur. Bu yüzden arıza tespitinde önce saha sinyali ölçülmeli, sonra modül kanal ayarı ve PLC programı kontrol edilmelidir.

Proses izleme için neden önemlidir?

Analog giriş modülleri, üretim hattındaki değişkenleri görünür hale getirir. Basınç yavaş yavaş yükseliyorsa, tank seviyesi düşüyorsa, debi hedef değerin altına iniyorsa veya sıcaklık beklenen aralıkta kalmıyorsa operatör bunu HMI ekranından takip edebilir. PLC de bu değerlere göre alarm, durdurma, otomatik ayar veya kayıt işlemi yapabilir.

Bu nedenle analog giriş modülü küçük bir kart gibi görünse de proses güvenliği, ürün kalitesi ve makine sürekliliği açısından önemli bir parçadır. Doğru seçilen ve doğru parametrelenen modül, arıza oluşmadan önce değişimi fark etmeye yardımcı olur.

Teknik değerlendirme özeti

  • CIMON CM2-BP04EAO, kaynaklarda 4 kanallı AD voltaj/akım giriş modülü olarak geçer.
  • Analog saha sinyallerini PLC programında kullanılabilir sayısal değerlere dönüştürür.
  • Basınç, seviye, debi, sıcaklık transmitterleri ve benzeri proses cihazlarıyla kullanılabilir.
  • 0–20mA, 4–20mA ve voltaj tabanlı analog sinyal uygulamalarında değerlendirilir.
  • Doğru ölçüm için kanal ayarı, kablolama, topraklama ve yazılım ölçeklemesi birlikte kontrol edilmelidir.
  • İkinci el üründe terminal bloğu, kanal sağlığı, model etiketi ve modül tanıma durumu incelenmelidir.

CIMON CM2-BP04EAO PLC analog giriş modülü, analog saha değerlerini PLC kontrol sistemine taşıyarak makine ve proses otomasyonunda ölçüm, izleme ve alarm yönetimi için gerekli veri altyapısını sağlar. Uygun sinyal tipi, doğru kablolama ve dikkatli ölçekleme ile kullanıldığında prosesin daha okunabilir ve kontrol edilebilir hale gelmesine katkı verir.
