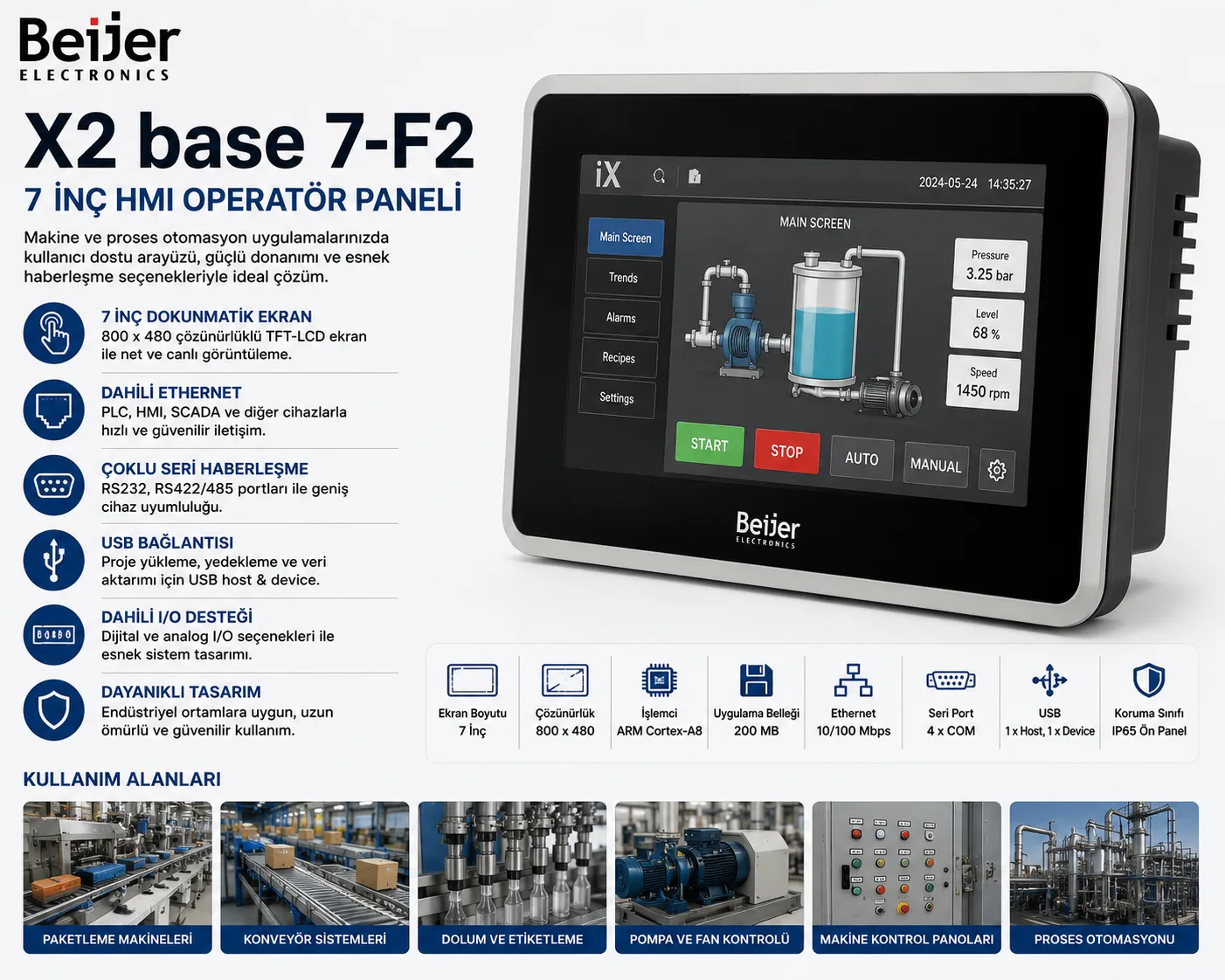

Beijer X2 base 7-F2 HMI operatör paneli, endüstriyel makinelerde operatör ile kontrol sistemi arasında görsel ve dokunmatik arayüz sağlamak için kullanılan 7 inç sınıfında bir paneldir. HMI paneller, makine üzerindeki çalışma durumunu göstermek, operatör komutlarını almak, alarm bilgilerini izlemek, reçete değerlerini yönetmek ve üretim sürecini daha anlaşılır hale getirmek için kullanılır.

X2 base serisi, Beijer Electronics’in kompakt ve işlevsel operatör panel ailesi içinde yer alır. X2 base 7-F2 modeli, 800 × 480 piksel çözünürlüklü TFT-LCD dokunmatik ekranı, iX runtime yapısı ve endüstriyel bağlantı seçenekleriyle küçük ve orta ölçekli makine uygulamalarında değerlendirilebilir. Panelin 7 inç ekran boyutu, hem pano üzerinde fazla yer kaplamadan kullanım hem de operatöre yeterli görsel alan sunma açısından pratik bir denge sağlar.

HMI operatör paneli ne işe yarar?

HMI, makine kontrol sisteminin kullanıcıya görünen yüzüdür. PLC, sürücü, sensör veya kontrol cihazlarından gelen veriler HMI ekranında grafik, sayı, ikon, alarm veya durum göstergesi olarak sunulur. Operatör de bu ekran üzerinden makineyi başlatabilir, durdurabilir, reçete seçebilir, set değerlerini değiştirebilir veya alarm geçmişini inceleyebilir.

Beijer X2 base 7-F2 gibi paneller, özellikle sahada çalışan operatörün makine durumunu hızlı anlamasına yardımcı olur. Bir üretim hattında buton ve lamba ile yapılan sınırlı kontrol yerine dokunmatik ekran üzerinden daha okunabilir, düzenli ve kontrollü bir kullanım sağlanabilir.

7 inç ekran boyutunun kullanım avantajı

7 inç HMI paneller, makine otomasyonunda sık tercih edilen ekran boyutlarından biridir. Çok küçük ekranlarda detaylı alarm, reçete veya proses ekranı oluşturmak zorlaşabilir. Çok büyük ekranlar ise pano maliyetini, montaj alanını ve cihaz bütçesini artırabilir. Bu nedenle 7 inç boyut, birçok kompakt makine için dengeli bir tercihtir.

X2 base 7-F2’nin 800 × 480 piksel çözünürlüğü, temel makine ekranları, alarm listeleri, trend izleme alanları, reçete sayfaları ve basit proses görselleri için yeterli çalışma alanı sunar. Ekran tasarımı doğru yapılırsa operatör, üretim sırasında ihtiyacı olan bilgilere daha hızlı ulaşabilir.

Hangi makinelerde kullanılır?

Beijer X2 base 7-F2, PLC veya farklı kontrol cihazlarıyla birlikte çalışan makine panolarında operatör arayüzü olarak kullanılabilir. HMI panelin görevi, kontrol sistemini daha anlaşılır ve yönetilebilir hale getirmektir.

  • Paketleme ve ambalaj makineleri
  • Dolum, kapaklama ve etiketleme hatları
  • Konveyör ve transfer sistemleri
  • Kesme, sarma ve besleme makineleri
  • Pompa, fan ve yardımcı ekipman panoları
  • Basit proses izleme sistemleri
  • Reçete ve alarm takibi gereken üretim makineleri
  • Küçük ve orta ölçekli otomasyon panoları

iX runtime ve iX Developer kullanımı

Beijer X2 base panellerde iX runtime yapısı bulunur. Panel projeleri PC üzerinde iX Developer yazılımı ile hazırlanır ve daha sonra HMI panele aktarılır. Bu yazılım üzerinden ekran tasarımları, butonlar, göstergeler, alarm sayfaları, reçete ekranları, kullanıcı seviyeleri ve haberleşme ayarları yapılandırılabilir.

HMI tasarımında yalnızca ekranın güzel görünmesi yeterli değildir. Operatörün sahada hızlı karar verebilmesi için ekranlar sade, okunabilir ve mantıklı sırayla hazırlanmalıdır. Start-stop komutları, alarm açıklamaları, set değerleri, proses durumları ve bakım uyarıları birbirinden net ayrılmalıdır. Bu sayede hem kullanım kolaylığı artar hem de operatör hatası riski azalır.

Ethernet ve seri haberleşme desteği

X2 base 7-F2 modelinde Ethernet, seri haberleşme ve USB bağlantıları öne çıkar. Ethernet bağlantısı, HMI’nin PLC veya ağ destekli cihazlarla iletişim kurması için kullanılabilir. Seri portlar ise RS232, RS422 veya RS485 tabanlı saha cihazlarıyla bağlantı kurulan uygulamalarda önemlidir.

Makine üzerinde kullanılan PLC markası, haberleşme protokolü, kablo yapısı ve cihaz adresleri panel seçimini etkiler. HMI panel satın alınmadan önce mevcut PLC ile uyum, kullanılacak protokol, port ihtiyacı ve yazılım desteği kontrol edilmelidir. Özellikle eski makinelerde seri haberleşme hâlâ yaygın olduğu için birden fazla seri port desteği pratik avantaj sağlayabilir.

Dahili dijital ve analog I/O ne sağlar?

X2 base 7-F2 I/O yapısına sahip modellerde dahili dijital ve analog giriş-çıkış seçenekleri bulunur. Bu yapı, bazı basit uygulamalarda ek kontrol donanımı ihtiyacını azaltabilir. Örneğin panel üzerinden bazı dijital sinyaller izlenebilir, belirli basit kontrol görevleri desteklenebilir veya analog değerler operatör ekranında kullanılabilir.

Yine de HMI panelin ana görevi PLC’nin yerine geçmek değildir. Daha karmaşık kontrol algoritmaları, emniyet fonksiyonları, hızlı sayma, motion kontrol veya yoğun I/O ihtiyacı olan makinelerde PLC kullanımı devam eder. HMI üzerindeki dahili I/O, uygulamanın yapısına göre yardımcı özellik olarak değerlendirilmelidir.

Satın alma öncesi teknik kontrol

Beijer X2 base 7-F2 satın alınırken ekran boyutu kadar haberleşme, yazılım, besleme ve montaj bilgileri de kontrol edilmelidir. Aynı görünüme sahip HMI paneller farklı seri, farklı yazılım sürümü veya farklı I/O yapısıyla gelebilir. Bu nedenle tam model kodu, ürün etiketi ve bağlantı özellikleri karşılaştırılmalıdır.

  • Ekran boyutu: 7 inç ekran uygulama için yeterli mi kontrol edilmelidir.
  • Çözünürlük: 800 × 480 piksel ekran yapısı tasarlanacak sayfalara uygun olmalıdır.
  • Yazılım uyumu: iX Developer ile proje oluşturma ve aktarma süreci kontrol edilmelidir.
  • Haberleşme: Ethernet, seri port ve USB ihtiyacı mevcut sistemle karşılaştırılmalıdır.
  • PLC uyumu: Kullanılan PLC markası ve haberleşme protokolü desteklenmelidir.
  • Montaj alanı: Pano kesim ölçüsü, derinlik ve kablo çıkışları dikkate alınmalıdır.
  • Çalışma ortamı: Sıcaklık, nem, titreşim, toz ve pano içi koşullar değerlendirilmelidir.
  • Ürün durumu: İkinci el üründe ekran, dokunmatik yüzey, portlar ve besleme girişi incelenmelidir.

İkinci el veya stok HMI panel alırken nelere bakılmalı?

Endüstriyel HMI paneller ikinci el piyasasında sık karşılaşılan ürünlerdir. Ancak dokunmatik ekranlı cihazlarda yalnızca enerji gelmesi yeterli kontrol değildir. Ekran parlaklığı, dokunmatik hassasiyeti, portların sağlamlığı, panel camı, çerçeve, arka bağlantılar ve yazılım erişimi incelenmelidir.

Panel üzerinde eski bir proje yüklü olabilir. Yeni bir makinede kullanılacaksa proje temizlenmeli veya yeni proje yüklenmelidir. Mevcut bir makinede yedek parça olarak kullanılacaksa eski paneldeki proje dosyası, haberleşme ayarları ve cihaz adresleri korunmalıdır. Proje dosyası yoksa, yalnızca fiziksel panel değişimi yeterli olmayabilir.

Dokunmatik ekran ve operatör kullanımı

HMI panelin sahadaki başarısı, yalnızca donanım özelliklerine değil ekran tasarımına da bağlıdır. Operatörün sık kullandığı butonlar kolay ulaşılır yerde olmalı, kritik komutlar yanlış basmayı önleyecek şekilde tasarlanmalı ve alarm mesajları anlaşılır yazılmalıdır. Karmaşık, küçük yazılı veya düzensiz ekranlar üretim sırasında hataya neden olabilir.

Beijer X2 base 7-F2 gibi 7 inç bir panelde ekran alanı verimli kullanılmalıdır. Ana ekran, manuel kontrol ekranı, reçete ekranı, alarm ekranı ve bakım sayfası ayrı düzenlenirse operatör makineyi daha rahat yönetebilir.

Bakım ve arıza tespitinde dikkat edilmesi gerekenler

HMI panel arızalarında sorun her zaman panelden kaynaklanmaz. Besleme gerilimi, haberleşme kablosu, PLC bağlantısı, IP adresi, port ayarı, proje dosyası veya dokunmatik kalibrasyonu da problem oluşturabilir. Bu nedenle panel değiştirilmeden önce temel kontroller yapılmalıdır.

  • Panel besleme gerilimi ölçülmelidir.
  • Ethernet veya seri haberleşme kablosu kontrol edilmelidir.
  • PLC ile aynı ağda veya doğru haberleşme parametresinde olup olmadığı incelenmelidir.
  • Dokunmatik yüzeyde kırık, çizik veya algılama sorunu olup olmadığı kontrol edilmelidir.
  • USB ve haberleşme portları fiziksel hasar açısından incelenmelidir.
  • Proje dosyası ve yedekler güvenli şekilde saklanmalıdır.

Otomasyon panolarında doğru konumlandırma

Operatör paneli pano kapağına veya makine üzerindeki operatör istasyonuna monte edilir. Panelin konumu, operatörün makineyi güvenli ve rahat kullanabilmesi için önemlidir. Ekran çok aşağıda, çok yukarıda veya görüş açısı kötü bir noktada olursa üretim sırasında kullanım zorlaşır.

Montaj sırasında pano kesim ölçüsü, kablo bağlantıları, arka tarafta bırakılacak servis payı ve panelin çevresindeki mekanik alan dikkate alınmalıdır. Ayrıca panelin temizlenmesi, kabloya erişim ve bakım sırasında sökülebilmesi de düşünülmelidir.

Teknik değerlendirme özeti

  • Beijer X2 base 7-F2, 7 inç TFT-LCD dokunmatik HMI panel sınıfında yer alır.
  • 800 × 480 piksel çözünürlük, temel makine ekranları için yeterli çalışma alanı sağlar.
  • iX runtime yapısı ve iX Developer yazılımı ile proje hazırlanabilir.
  • Ethernet, seri haberleşme ve USB bağlantıları endüstriyel sistem entegrasyonunda önemlidir.
  • Dahili dijital ve analog I/O, bazı yardımcı uygulamalarda ek esneklik sağlayabilir.
  • Satın almadan önce tam model kodu, port yapısı, yazılım uyumu ve ürün kondisyonu kontrol edilmelidir.
  • İkinci el üründe ekran, dokunmatik yüzey, portlar ve proje yedeği mutlaka incelenmelidir.

Beijer X2 base 7-F2 7 inç HMI operatör paneli, makine operatörlerinin üretim sürecini izleyebilmesi ve kontrol edebilmesi için kullanılan pratik bir endüstriyel arayüz cihazıdır. Doğru PLC uyumu, doğru proje yapısı ve düzenli ekran tasarımıyla küçük ve orta ölçekli otomasyon sistemlerinde güvenilir kullanım sağlar.
