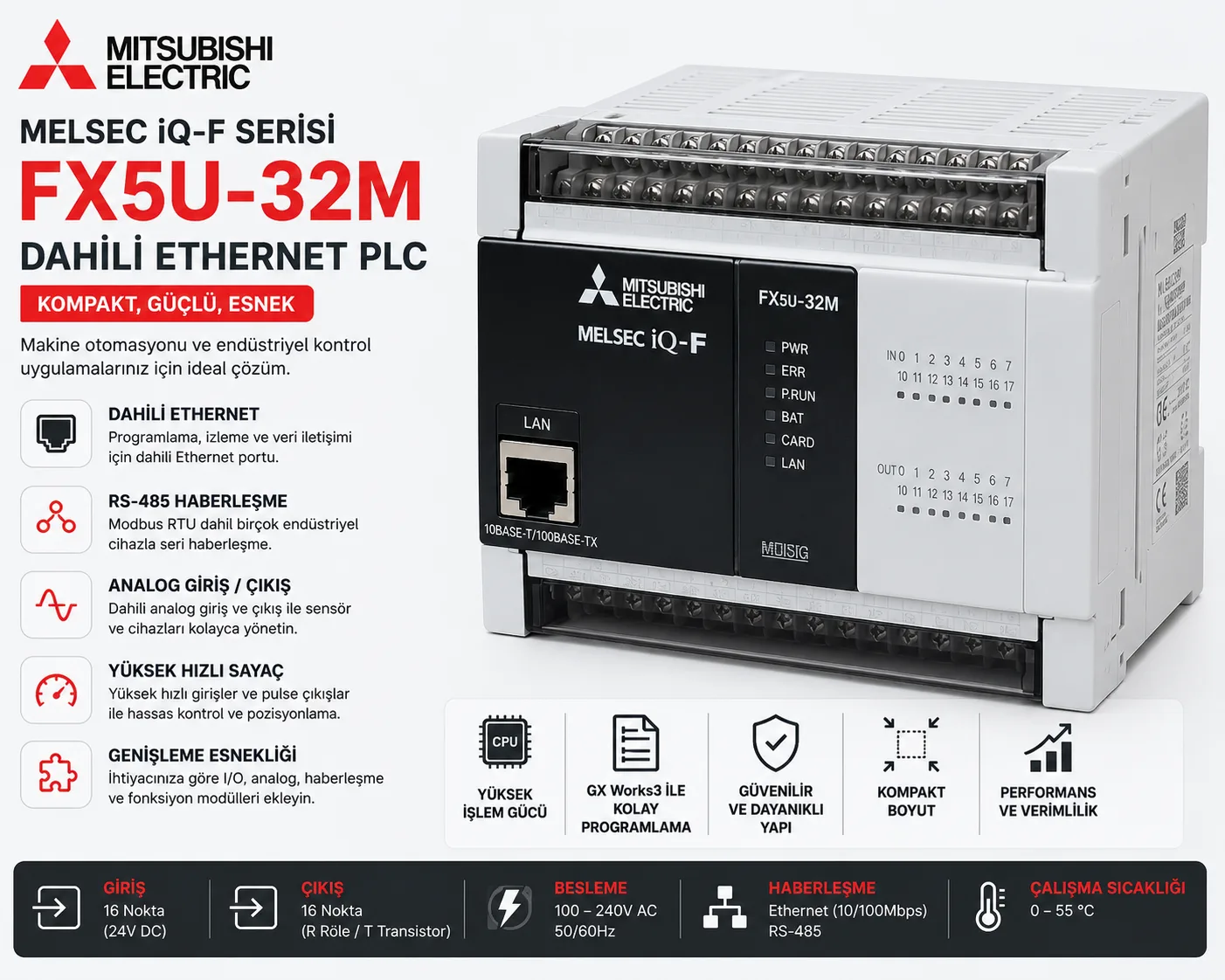

Mitsubishi MELSEC iQ-F FX5U-32M Dahili Ethernet PLC

Mitsubishi MELSEC iQ-F FX5U-32M PLC, kompakt gövde içinde güçlü CPU, dahili haberleşme portları ve genişleme seçenekleri sunan endüstriyel kontrol modülüdür. iQ-F serisi, küçük ve orta ölçekli makinelerde yalnızca temel giriş-çıkış kontrolü için değil; haberleşme, veri izleme, yüksek hızlı sayma, analog sinyal işleme ve eksen kontrolü gibi daha gelişmiş otomasyon ihtiyaçları için de tercih edilir.

FX5U-32M sınıfı modeller, 32 I/O yapısıyla makine panolarında pratik bir başlangıç noktası oluşturur. Tipik yapı 16 giriş ve 16 çıkıştan oluşur; ancak ürünün tam çıkış karakteri model sonundaki varyanta göre değişebilir. Röle çıkışlı, transistor sink veya transistor source çıkışlı seçenekler farklı uygulamalarda kullanılır. Bu nedenle ürün seçerken yalnızca FX5U-32M ifadesine değil, modelin tam koduna da bakılmalıdır.

Dahili Ethernet neden önemlidir?

Modern makinelerde PLC artık yalnızca sensör ve röleleri yöneten bir kontrol cihazı değildir. Üretim verisinin izlenmesi, HMI bağlantısı, uzaktan bakım, üst sistem haberleşmesi ve cihazlar arası veri paylaşımı da PLC üzerinden yürütülür. FX5U serisinde dahili Ethernet portunun bulunması, bu ihtiyaçlar için önemli avantaj sağlar.

Dahili Ethernet sayesinde PLC, programlama yazılımı, HMI panel, SCADA, diğer PLC sistemleri veya ağ destekli ekipmanlarla haberleşebilir. Ethernet portu; bakım sırasında programa erişim, veri okuma-yazma, makine izleme ve bazı ağ tabanlı haberleşme senaryolarında daha esnek kullanım sağlar. Bu yapı özellikle üretim hattı izleme, proses kayıtları ve merkezi kontrol ihtiyaçlarında önemlidir.

Hangi makinelerde kullanılır?

Mitsubishi FX5U-32M, kompakt ama gelişmiş kontrol gerektiren birçok endüstriyel makinede kullanılabilir. Küçük bir kontrol panosunda temel dijital giriş-çıkış yönetimi yapılabileceği gibi, genişleme modülleriyle daha karmaşık otomasyon yapıları da kurulabilir.

Paketleme ve ambalaj makineleri
Konveyör ve transfer sistemleri
Dolum, kapaklama ve etiketleme hatları
Kesme, sarma ve besleme makineleri
Küçük ve orta ölçekli üretim hatları
Pompa, fan ve yardımcı makine kontrol panoları
HMI bağlantılı makine kontrol sistemleri
Endüstriyel haberleşme ve veri izleme uygulamaları

FX5U-32M seçerken nelere dikkat edilmeli?

PLC seçimi yapılırken ilk bakılması gereken nokta giriş-çıkış sayısıdır. FX5U-32M sınıfı 32 noktalı bir ana ünite sunduğu için sınırlı sayıda sensör, buton, switch, röle, valf veya kontaktör kontrolü olan makinelerde uygun olabilir. Ancak makinede daha fazla I/O noktası gerekiyorsa genişleme modülleri veya daha yüksek kapasiteli CPU modelleri değerlendirilmelidir.

İkinci önemli nokta çıkış tipidir. Röle çıkışlı modeller farklı yük tipleri için esnek kullanım sunarken, transistor çıkışlı modeller yüksek hızlı çıkış ve bazı pozisyonlama uygulamalarında daha uygun olabilir. Bu nedenle motor sürücü, valf, röle, servo pulse girişi veya hızlı sinyal ihtiyacı varsa çıkış tipi mutlaka kontrol edilmelidir.

Dahili RS-485 ve endüstriyel haberleşme

FX5U CPU modüllerinde dahili Ethernet’in yanında RS-485 haberleşme yapısı da önemli bir avantajdır. RS-485, endüstriyel sahada inverter, sıcaklık kontrol cihazı, sayaç, sensör veya diğer kontrol ekipmanlarıyla haberleşmek için sık kullanılan bir bağlantı türüdür. Bu sayede PLC, ek haberleşme modülü kullanmadan bazı cihazlarla seri haberleşme kurabilir.

RS-485 hattı kullanılırken kablo kalitesi, hat uzunluğu, terminasyon, cihaz adresleri ve haberleşme parametreleri doğru ayarlanmalıdır. Yanlış baud rate, hatalı parite, ters bağlanmış haberleşme uçları veya eksik terminasyon, sahada haberleşme kopmalarına neden olabilir.

Analog giriş ve çıkış avantajı

FX5U serisinde yerleşik analog giriş ve analog çıkış özellikleri, bazı uygulamalarda ek modül ihtiyacını azaltabilir. Analog girişler; basınç sensörü, seviye sensörü, sıcaklık transmitterı veya hız referansı gibi değişken sinyallerin izlenmesinde kullanılabilir. Analog çıkış ise inverter hız referansı, oransal valf veya harici kontrol cihazına set değeri göndermek için değerlendirilebilir.

Analog sinyallerle çalışırken sinyal tipi, ölçekleme, kablo ekranlaması ve topraklama düzeni önemlidir. Özellikle uzun kablo mesafelerinde gürültü etkisi ölçüm doğruluğunu bozabilir. Bu nedenle analog sinyal kabloları güç kablolarından ayrılmalı ve pano içinde uygun güzergâhtan geçirilmelidir.

Yüksek hızlı sayaç ve pozisyonlama kullanımı

FX5U serisi, yüksek hızlı sayaç ve hızlı pulse uygulamalarında da kullanılır. Enkoder sinyali okuma, hızlı sensör sayma, kesme-boylama kontrolü, sarma uygulamaları veya hareket bilgisinin izlenmesi gibi senaryolarda yüksek hızlı girişler önem kazanır. Transistor çıkışlı modellerde pozisyonlama amaçlı hızlı pulse çıkışı da kullanılabilir.

Bu özelliklerden yararlanmak için makinedeki sinyal yapısı, kullanılan enkoder tipi, pulse frekansı ve çıkış tipi doğru seçilmelidir. Röle çıkışlı bir model ile transistor çıkış gerektiren pozisyonlama uygulamasını aynı şekilde değerlendirmek doğru değildir. Bu yüzden FX5U-32M ailesinde tam model kodu satın alma öncesinde netleştirilmelidir.

GX Works3 ile programlama ve bakım

Mitsubishi iQ-F serisi PLC’ler GX Works3 ortamında programlanır. Bu yazılım üzerinden ladder, fonksiyon blokları, parametre ayarları, haberleşme yapılandırmaları ve cihaz izleme işlemleri yapılabilir. Bakım sırasında program yedeğinin alınması, parametrelerin saklanması ve eski PLC’den yeni PLC’ye doğru şekilde aktarılması önemlidir.

İkinci el veya stok ürünlerde PLC’nin içinde eski makine programı bulunabilir. Yeni bir makinede kullanılmadan önce cihaz belleği, parametreleri ve güvenlik ayarları kontrol edilmelidir. Mevcut bir makinede değişim yapılacaksa eski PLC’den alınan program ve parametre yedeği doğru biçimde yüklenmelidir.

Satın alma öncesi kontrol listesi

Tam model kodu: FX5U-32M ifadesinin yanında MR, MT, ES, ESS gibi varyant bilgisi kontrol edilmelidir.
Çıkış tipi: Röle veya transistor çıkış ihtiyacı makine yüklerine göre belirlenmelidir.
Besleme tipi: AC veya DC besleme yapısı pano tasarımıyla uyumlu olmalıdır.
I/O sayısı: 16 giriş ve 16 çıkış yapısı makine için yeterli mi kontrol edilmelidir.
Haberleşme: Ethernet, RS-485, Modbus veya diğer protokol ihtiyaçları değerlendirilmelidir.
Analog ihtiyaç: Sensör veya referans sinyali için analog giriş/çıkış yeterliliği incelenmelidir.
Genişleme: İleride eklenecek I/O, analog, haberleşme veya hareket modülleri düşünülmelidir.
Program yedeği: Değişim yapılacaksa eski PLC programı ve parametreleri yedeklenmelidir.

Endüstriyel haberleşme tarafında kullanım

Bu ürünün kategorisi endüstriyel haberleşme ile ilişkili olduğu için Ethernet ve RS-485 tarafı özellikle önemlidir. Dahili Ethernet, PLC’nin üst sistemlerle ve mühendislik yazılımıyla daha kolay iletişim kurmasını sağlar. RS-485 ise sahadaki cihazlarla seri haberleşme için kullanışlıdır. Bu iki yapının aynı CPU üzerinde bulunması, küçük panolarda ek modül maliyetini ve pano karmaşıklığını azaltabilir.

Yine de her haberleşme projesinde cihaz sayısı, protokol, veri yenileme süresi ve kablo altyapısı ayrıca planlanmalıdır. Çok yoğun veri trafiği olan uygulamalarda ek haberleşme modülleri veya daha üst seviye ağ yapıları gerekebilir.

İkinci el veya stok PLC alırken nelere bakılmalı?

Mitsubishi FX5U-32M gibi PLC’ler ikinci el veya stok fazlası olarak satın alınacaksa fiziksel ve elektronik durum dikkatle incelenmelidir. Terminal bloklarında kırık, oksit, yanık izi veya gevşeklik varsa pano montajında sorun çıkabilir. Ethernet portu, RS-485 terminali, güç girişi ve I/O terminalleri kontrol edilmelidir.

Ayrıca cihazın daha önce hangi makinede kullanıldığı, çalışma ortamı, program durumu ve test edilip edilmediği sorulmalıdır. PLC çalışıyor görünse bile sahada kullanılan program, şifre, parametre veya ağ ayarı nedeniyle yeniden devreye alma sırasında ek çalışma gerekebilir.

Teknik değerlendirme özeti

Mitsubishi FX5U-32M, MELSEC iQ-F serisi kompakt PLC CPU ailesinde yer alır.
32 I/O sınıfı, küçük ve orta ölçekli makine kontrol panoları için uygundur.
Dahili Ethernet, PLC programlama, HMI bağlantısı ve ağ tabanlı izleme için avantaj sağlar.
RS-485 portu, sahadaki inverter ve kontrol cihazlarıyla haberleşme için değerlendirilebilir.
Analog giriş/çıkış yapısı, bazı sensör ve referans sinyalleri için ek modül ihtiyacını azaltabilir.
Yüksek hızlı sayaç ve uygun çıkış tipinde pozisyonlama uygulamaları için kullanılabilir.
Satın almadan önce tam model kodu, çıkış tipi, besleme tipi ve program ihtiyacı kontrol edilmelidir.

Mitsubishi MELSEC iQ-F FX5U-32M dahili Ethernet PLC, kompakt gövdesine rağmen haberleşme, analog sinyal işleme, yüksek hızlı sayma ve genişleme seçenekleri sunan güçlü bir makine kontrol ürünüdür. Doğru model varyantı seçildiğinde endüstriyel otomasyon panolarında güvenilir, esnek ve uzun ömürlü bir kontrol altyapısı sağlar.
