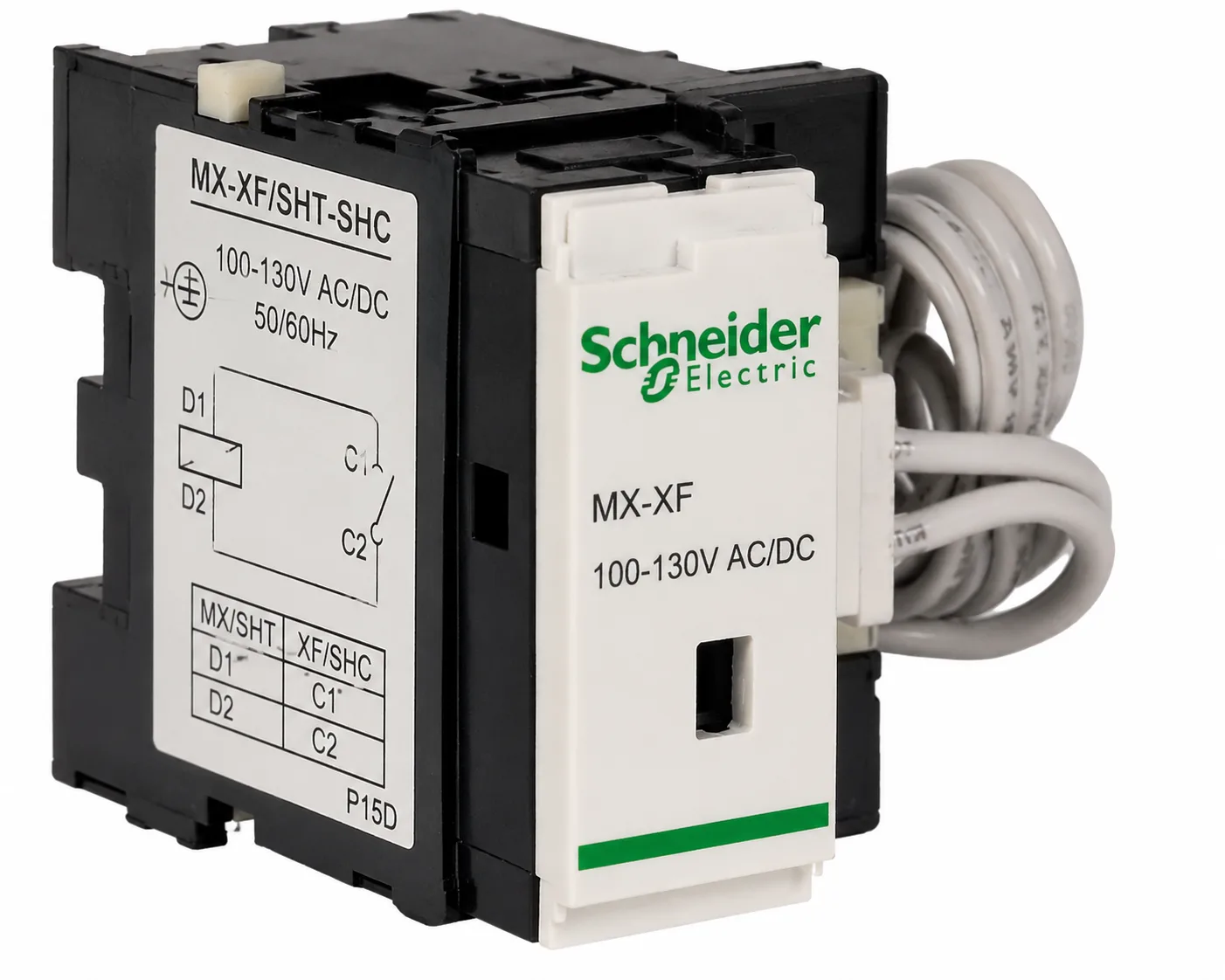

Schneider Electric MX-XF/SHT-SHC shunt trip açtırma bobini, uyumlu devre kesicilerde elektriksel komutla uzaktan açma işlemi yapmak için kullanılan pano içi yardımcı aksesuardır. Bu ürün grubu, ana şalterin veya kompakt tip devre kesicinin manuel müdahale beklemeden açtırılması gereken durumlarda kullanılır. Acil stop devresi, yangın alarmı kontağı, yük atma sistemi, uzaktan kumanda panosu veya otomasyon kontrollü enerji kesme senaryoları bu kullanımın en bilinen örnekleridir.

Shunt trip bobini basit bir parça gibi görünür; ancak elektrik panosunda güvenlik ve kontrol mantığının kritik halkalarından biridir. Ana güç devresini doğrudan taşımaz, fakat devre kesicinin açma mekanizmasına komut verir. Doğru gerilim uygulanırsa bobin enerjilenir, mekanik açtırma mekanizması tetiklenir ve kesici açık konuma geçer.

MX-XF/SHT-SHC ifadesi sahada farklı ürün etiketlerinde görülebilir. Schneider Electric terminolojisinde MX genellikle shunt trip, yani açtırma bobini olarak kullanılır. XF ise shunt close, yani kapama bobini ailesini ifade eder. SHT ve SHC ifadeleri de birçok sahada shunt trip ve shunt close karşılığı olarak kullanılır. Bu nedenle ürün satın alınırken yalnızca dış görünüşe değil, etiket üzerindeki fonksiyon, gerilim, ürün kodu ve uyumlu devre kesici serisine bakılmalıdır.

Shunt trip bobini ne işe yarar?

Shunt trip bobini, devre kesicinin dış bir elektrik komutuyla açtırılmasını sağlar. Normalde bir devre kesici aşırı akım, kısa devre veya manuel müdahale ile açabilir. Shunt trip bobini ise farklı bir kumanda devresinden gelen sinyalle kesiciyi açtırır. Böylece ana enerji hattı, operatör şalterin yanında olmasa bile güvenli şekilde kesilebilir.

Örneğin bir yangın alarm paneli, pano içindeki ana devre kesiciyi açtırmak isteyebilir. Bir acil stop butonu, makine hattının enerjisini uzaktan kesebilir. Bir bina otomasyon sistemi, belirli koşul oluştuğunda yük atma işlemi yapabilir. Bu senaryolarda shunt trip bobini, kontrol devresi ile güç devresi arasında mekanik-elektriksel bir köprü görevi görür.

MX, XF, SHT ve SHC ifadeleri nasıl okunmalı?

Bu ürün grubunda en çok karışıklık model adlarında yaşanır. MX, Schneider Electric tarafında açtırma bobini için kullanılan yaygın koddur. Bobine uygun kumanda gerilimi verildiğinde kesici açılır. XF ise kapama bobinidir; yay mekanizması kurulu olan uygun kesicilerde uzaktan kapama komutu için kullanılır.

SHT ifadesi birçok ürün etiketinde shunt trip, SHC ise shunt close anlamında görülebilir. Bazı yedek parça ilanlarında MX-XF/SHT-SHC ifadesi aynı gövdede veya aynı aksesuar ailesinde kullanılır. Bu nedenle parça değişiminde “benzer görünüyor” diye karar verilmemelidir. Açtırma bobini yerine kapama bobini, farklı gerilimli bobin veya farklı kesici serisine ait parça seçilirse sistem çalışmayabilir.

  • MX: Uzaktan açtırma için kullanılan shunt trip bobini.
  • XF: Uygun kesicide uzaktan kapama için kullanılan closing release bobini.
  • SHT: Shunt trip ifadesinin sahada görülen karşılığı.
  • SHC: Shunt close ifadesinin sahada görülen karşılığı.
  • Voltage release: Kesici mekanizmasını gerilim komutuyla çalıştıran yardımcı bobin sınıfı.

Nerelerde kullanılır?

Schneider Electric MX-XF/SHT-SHC shunt trip bobini, enerji dağıtım panolarında ve endüstriyel kontrol sistemlerinde kullanılır. Ana işlev, kesicinin uzaktan açtırılmasıdır. Bu nedenle güvenlik, bakım, yangın, otomasyon ve yük yönetimi senaryolarında önemli yer tutar.

  • Acil stop devreleri: Operatör acil stop butonuna bastığında ana enerji hattının açtırılması için kullanılabilir.
  • Yangın alarm sistemleri: Yangın senaryosunda belirli panoların veya yüklerin enerjisiz bırakılması için devreye alınabilir.
  • Yük atma uygulamaları: Jeneratör, UPS veya enerji yönetim sistemlerinde bazı yüklerin uzaktan ayrılması için kullanılabilir.
  • Bina otomasyonu: Merkezi kontrol sistemi üzerinden ana devre kesicilerin açtırılmasında görev alabilir.
  • Makine panoları: Riskli durumda güç beslemesini kesmek için kontrol devresine bağlanabilir.
  • Endüstriyel tesisler: Ana dağıtım, MCC, kompanzasyon veya proses panolarında güvenlik komutu için değerlendirilebilir.
  • Uzaktan bakım senaryoları: Yetkili kontrol devresinden şalter açma işlemi yapılması gereken sistemlerde kullanılabilir.

Bu uygulamalarda dikkat edilmesi gereken nokta, shunt trip bobininin tek başına koruma cihazı olmamasıdır. Aşırı akım veya kısa devre korumasını devre kesicinin ana koruma birimi yapar. Shunt trip bobini ise harici bir komutla açtırma fonksiyonu sağlar.

Gerilim seçimi neden kritik?

Bu tip bobinlerde en önemli seçim maddesi kumanda gerilimidir. Aynı fiziksel yapıya benzeyen ürünlerin 24V, 48V, 100–130V, 200–250V veya 380–480V gibi farklı AC/DC varyantları bulunabilir. Pano kumanda devresi hangi gerilimle çalışıyorsa bobin de buna uygun seçilmelidir.

Yanlış gerilim seçimi iki farklı probleme yol açabilir. Düşük gerilim uygulanırsa bobin kesiciyi açtırmayabilir. Yüksek veya hatalı gerilim uygulanırsa bobin zarar görebilir. Özellikle ikinci el parça alımında etiketin okunması, ürün kodunun kontrol edilmesi ve pano gerilimiyle karşılaştırılması şarttır.

Bobin gerilimi yalnızca nominal değer olarak düşünülmemelidir. AC veya DC olması, frekans bilgisi, bobinin sürekli mi yoksa anlık mı enerjileneceği ve kumanda devresindeki kontak yapısı birlikte değerlendirilmelidir. Bu bağlantılar elektrik panosunda yetkili teknik personel tarafından yapılmalıdır.

Hangi devre kesicilerle uyumludur?

MX-XF/SHT-SHC ailesi farklı Schneider Electric devre kesici serilerinde görülebilir. Masterpact, Compact NS, ComPact NSX, PowerPact veya benzer seri isimleri ürün ailesine göre değişebilir. Bu nedenle uyumluluk yalnızca marka üzerinden belirlenemez. Kesicinin tam modeli, kasa tipi, aksesuar yuvası, bobin kodu ve gerilim değeri birlikte kontrol edilmelidir.

Aynı marka içinde bile farklı kasa boyları ve farklı nesiller bulunur. Bir Masterpact aksesuarı Compact NS kesiciye uymayabilir. Bir Compact NS yedek parçası NSX serisiyle aynı olmayabilir. Bu nedenle etiket, sipariş kodu ve kesici üzerindeki aksesuar yuvası teknik dokümanla karşılaştırılmalıdır.

Bağlantı mantığı

Shunt trip bobini genellikle harici bir kumanda kontağı üzerinden enerjilendirilir. Bu kontak acil stop, yangın alarm paneli, röle, PLC çıkışı veya kontrol modülü tarafından yönetilebilir. Kontak kapandığında bobine gerilim gider, bobin kesici mekanizmasını tetikler ve kesici açılır.

Burada dikkat edilmesi gereken nokta, bobin devresinin doğru koruma elemanlarıyla kurulmasıdır. Kumanda hattında sigorta, uygun kablo kesiti, doğru kontak tipi ve güvenli bağlantı yapılmalıdır. Ayrıca acil stop veya yangın senaryosu gibi uygulamalarda devrenin çalışma mantığı test edilmeden sistem devreye alınmamalıdır.

Kapama bobini olan XF/SHC tarafında ise mantık farklıdır. XF, uygun kesicide yay mekanizması kuruluysa kapama komutu için kullanılır. Bu nedenle MX ve XF aynı şey değildir. Birisi açtırma, diğeri kapama fonksiyonuna hizmet eder. Ürün etiketinde her iki ifade geçiyorsa parça fonksiyonu mutlaka doğrulanmalıdır.

Elektrik panosunda neden önemlidir?

Bir tesiste enerji kesme komutu bazen hızlı ve merkezi şekilde verilmelidir. Operatörün ana şalterin yanına gitmesini beklemek bazı durumlarda risklidir. Shunt trip bobini bu noktada uzaktan açtırma kabiliyeti sağlar. Bu, hem insan güvenliği hem de tesis koruması açısından önem taşır.

Özellikle büyük panolarda, jeneratör sistemlerinde, yangın senaryolu yapılarda, makine hatlarında ve proses tesislerinde ana enerji kesme komutunun doğru çalışması gerekir. Shunt trip bobini çalışmıyorsa, acil durumda beklenen açtırma gerçekleşmeyebilir. Bu nedenle bu parça küçük görünmesine rağmen periyodik kontrol gerektiren önemli bir aksesuardır.

Satın almadan önce kontrol edilmesi gerekenler

  • Fonksiyon: Parça MX/SHT açtırma bobini mi, XF/SHC kapama bobini mi netleştirilmelidir.
  • Gerilim: Bobin gerilimi pano kumanda gerilimiyle aynı olmalıdır.
  • AC/DC uyumu: Ürünün AC, DC veya AC/DC çalışma bilgisi kontrol edilmelidir.
  • Kesici serisi: Masterpact, Compact NS, NSX veya başka seri uyumu doğrulanmalıdır.
  • Ürün kodu: 33659, 33661, 33662, 33664 veya LV kodları gibi kodlar etiketle karşılaştırılmalıdır.
  • Mekanik uyum: Aksesuar yuvası, kilit tırnakları ve bağlantı formu kesiciyle uyumlu olmalıdır.
  • Konnektör yapısı: Kablo ucu, soket veya klemens yapısı eksiksiz olmalıdır.
  • Kullanım amacı: Acil stop, yangın alarmı veya otomasyon komutu için doğru devre şeması hazırlanmalıdır.
  • Test imkanı: Montaj sonrası gerçek açtırma fonksiyonu kontrollü şekilde test edilmelidir.

İkinci el ürün alınırken nelere bakılmalı?

Schneider Electric MX-XF/SHT-SHC gibi pano içi aksesuarlar ikinci el piyasasında sık görülebilir. Ancak bu ürünlerde dış görünüş tek başına yeterli değildir. Bobin daha önce yanlış gerilim görmüş, aşırı ısınmış, mekanik tırnakları kırılmış veya konnektörleri hasar almış olabilir.

  • Ürün etiketi okunabilir durumda olmalıdır.
  • Gerilim değeri net görünmelidir.
  • Fonksiyon MX mi XF mi kontrol edilmelidir.
  • Ürün kodu kesici serisiyle karşılaştırılmalıdır.
  • Kablo, soket veya klemens tarafında kırık olmamalıdır.
  • Gövde tırnakları ve mekanik kilit noktaları sağlam olmalıdır.
  • Yanık kokusu, renk değişimi veya erime izi bulunmamalıdır.
  • Bobin direnci ölçülerek açık devre veya kısa devre ihtimali kontrol edilmelidir.
  • Kesici üzerinde düşük riskli test yapılmadan kritik panoya takılmamalıdır.

İkinci el parçada en büyük risk, ürünün çalışıyor gibi görünmesine rağmen gerçek açtırma anında görevini yapmamasıdır. Bu nedenle kritik tesislerde ikinci el kullanım daha dikkatli ele alınmalı, mümkünse test edilmiş ve doğru kodlu ürün tercih edilmelidir.

Montajda dikkat edilmesi gereken noktalar

Montaj sırasında kesici enerjisiz hale getirilmeli, üretici talimatındaki aksesuar yuvası kullanılmalı ve bobin mekanik olarak tam oturtulmalıdır. Yanlış oturan bir bobin elektriksel olarak enerjilense bile mekanizmayı doğru tetiklemeyebilir. Bağlantı yapıldıktan sonra kumanda devresi izole şekilde kontrol edilmelidir.

Shunt trip devresi acil stop veya yangın alarmı gibi güvenlik fonksiyonlarına bağlanıyorsa, test süreci daha dikkatli yapılmalıdır. Yanlış bağlantı gereksiz enerji kesintisine neden olabilir. Daha tehlikelisi ise acil durumda kesicinin açmamasıdır. Bu nedenle bağlantı şeması, kontak tipi ve bobin gerilimi net doğrulanmalıdır.

Bakım ve periyodik test

Shunt trip bobini sürekli çalışan bir motor gibi görünmez; çoğu zaman beklemede durur. Ancak ihtiyaç anında çalışması beklenir. Bu yüzden belirli aralıklarla test edilmesi gerekir. Uzun süre hiç çalıştırılmayan açtırma bobininde mekanik sıkışma, kontak problemi veya bağlantı gevşekliği geç fark edilebilir.

Bakım sırasında pano enerjisi, kesici mekanizması, yardımcı kontaklar, bobin bağlantıları ve alarm devresi birlikte incelenmelidir. Açtırma testi kontrollü koşulda yapılmalı, test sonrası kesicinin yeniden kurulması ve sistemin normal çalışma durumuna dönmesi sağlanmalıdır.

Sık yapılan hatalar

Bu ürün grubunda en sık yapılan hata, MX ile XF fonksiyonlarını karıştırmaktır. MX açtırma bobini, XF kapama bobinidir. İkinci hata, aynı görünüme sahip farklı gerilimli bobinlerin birbirinin yerine kullanılabileceğini düşünmektir. Üçüncü hata ise bobinin uyumlu olduğu kesici serisini kontrol etmeden satın almaktır.

  • Yanlış gerilimli bobin seçmek.
  • MX açtırma bobini yerine XF kapama bobini almak.
  • Compact NS, NSX ve Masterpact uyumunu karıştırmak.
  • İkinci el üründe etiket okunmadan montaj yapmak.
  • Bobin enerjilendiğinde kesicinin gerçekten açtığını test etmemek.
  • Acil stop devresinde yanlış kontak tipi kullanmak.
  • Kumanda gerilimi ile bobin gerilimini eşleştirmemek.

Son değerlendirme

Schneider Electric MX-XF/SHT-SHC shunt trip açtırma bobini, devre kesicilerde uzaktan açtırma fonksiyonu için kullanılan önemli bir pano içi aksesuardır. Acil stop, yangın alarmı, yük atma, otomasyon kontrollü enerji kesme ve uzaktan kumanda uygulamalarında kritik görev üstlenir.

Doğru seçim için ürünün fonksiyonu, gerilimi, AC/DC çalışma bilgisi, kesici serisi, ürün kodu ve mekanik uyumu birlikte kontrol edilmelidir. Özellikle ikinci el parça alımında etiket, konnektör, bobin durumu ve gerçek açtırma testi ihmal edilmemelidir. Bu kontroller yapıldığında shunt trip bobini, elektrik panosunda küçük ama güvenlik açısından yüksek öneme sahip bir kontrol elemanı olarak görevini yerine getirir.
