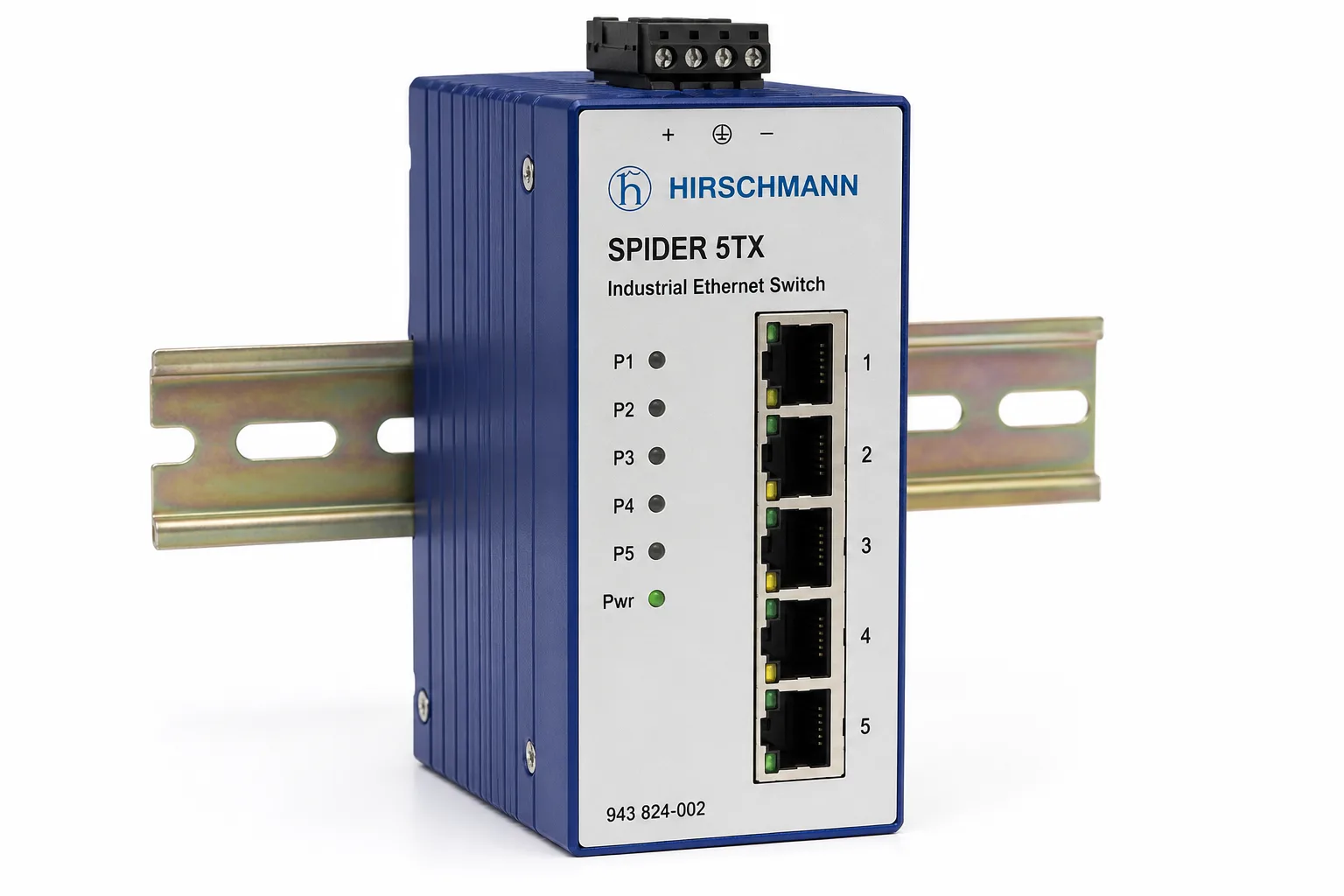

Hirschmann SPIDER 5TX, endüstriyel otomasyon ağlarında PLC, HMI, sürücü, kontrol paneli ve saha ekipmanlarını Ethernet altyapısına bağlamak için kullanılan 5 portlu unmanaged endüstriyel Ethernet switch modelidir. Kompakt gövdesi, DIN ray montaj yapısı ve 10/100 Mbit/s RJ45 portları sayesinde pano içi bağlantılarda pratik bir ağ dağıtım noktası oluşturur.

Bu model, karmaşık ağ yönetimi gerektirmeyen küçük ve orta ölçekli otomasyon hücrelerinde tercih edilir. Cihazın unmanaged yapıda olması, kurulumda web arayüzü, VLAN, SNMP veya özel yazılım ayarı gerektirmediği anlamına gelir. Enerji verildiğinde portlar otomatik olarak çalışır, bağlı cihazlarla hız ve bağlantı tipini kendi içinde anlaşarak belirler.

SPIDER 5TX’in öne çıkan tarafı, ofis tipi switch mantığını endüstriyel pano şartlarına daha uygun bir gövde ve besleme yapısıyla sunmasıdır. Standart masaüstü switch yerine DIN ray üzerine takılabilen, 24V DC pano beslemesiyle çalışabilen ve IP30 sınıfı gövdeye sahip bir cihaz kullanmak, otomasyon sahalarında daha düzenli ve güvenilir bağlantı kurulmasını sağlar.

Hirschmann SPIDER 5TX ne işe yarar?

SPIDER 5TX, birden fazla endüstriyel Ethernet cihazını aynı yerel ağda buluşturur. Örneğin bir PLC, bir HMI panel, bir frekans sürücü, bir uzaktan I/O modülü ve bir bakım bilgisayarı aynı switch üzerinden haberleşebilir. Böylece makine veya pano içindeki cihazlar tek merkezden bağlantıya alınır.

Bu cihaz, ağ trafiğini portlar arasında anahtarlama mantığıyla iletir. Bağlı cihazlardan gelen Ethernet çerçeveleri switch üzerinde değerlendirilir ve ilgili porta aktarılır. Bu yapı, eski hub mantığına göre daha düzenli ve verimli ağ trafiği sağlar. Endüstriyel otomasyonda milisaniyelerin önemli olduğu uygulamalarda ağın sade, doğru ve kararlı kurulması büyük önem taşır.

5 port yapısı hangi uygulamalarda yeterlidir?

5 portlu yapı, küçük makine panoları ve sınırlı sayıda saha cihazı bulunan sistemler için uygundur. Çok büyük hatlarda daha fazla portlu veya managed özellikli switch gerekebilir; ancak tek makine, küçük üretim hücresi, pompa istasyonu, jeneratör kontrol panosu, paketleme makinesi, konveyör hattı veya lokal otomasyon adasında 5 port çoğu zaman yeterli olabilir.

  • PLC bağlantısı: Ana kontrol ünitesinin Ethernet ağına bağlanmasını sağlar.
  • HMI panel bağlantısı: Operatör panelinin PLC ile haberleşmesine yardımcı olur.
  • Sürücü bağlantısı: Ethernet destekli frekans sürücü veya servo sürücülerle iletişim kurulabilir.
  • Uzaktan I/O bağlantısı: Pano dışındaki dijital veya analog modüller ağa dahil edilebilir.
  • Bakım bilgisayarı bağlantısı: Servis ekibi geçici olarak ağa bağlanıp cihazlara erişebilir.

Port sayısı planlanırken yalnızca bugünkü cihaz adedi düşünülmemelidir. İleride eklenecek HMI, veri toplama ünitesi, kamera, kontrol modülü veya bakım bağlantısı için boş port ihtiyacı oluşabilir. 5 portlu switch bu açıdan küçük sistemlerde sade ama esnek bir kullanım sunar.

Unmanaged switch yapısı ne anlama gelir?

Unmanaged switch, ağ yönetim ayarı gerektirmeyen tak-çalıştır tipte switch demektir. Kullanıcı cihaza IP vermez, web panelinden ayar yapmaz, VLAN veya gelişmiş yönlendirme tanımlamaz. Bu yapı, basit makine ağlarında kurulum süresini azaltır ve saha personelinin hızlı devreye alma yapmasını sağlar.

Bu avantajın yanında bazı sınırlar da vardır. Ağda halka yapısı, yedekli bağlantı, uzaktan izleme, port bazlı alarm, VLAN ayrımı, trafik önceliklendirme veya siber güvenlik kontrolü isteniyorsa managed endüstriyel switch tercih edilmelidir. SPIDER 5TX daha çok küçük, düz ve kolay yönetilen ağlar için uygun bir cihazdır.

10/100 Mbit/s RJ45 portların anlamı

SPIDER 5TX üzerinde 5 adet 10/100BASE-TX RJ45 port bulunur. Bu portlar bakır twisted pair Ethernet kablosu ile çalışır. 10 Mbit/s Ethernet ve 100 Mbit/s Fast Ethernet hızlarını destekler. Günümüzde birçok yeni sistem Gigabit seviyesine geçmiş olsa da, çok sayıda PLC, HMI, sürücü ve uzaktan I/O cihazı hâlâ 100 Mbit/s bağlantıyla yeterli performans verir.

Makine otomasyonu tarafında her zaman yüksek bant genişliği gerekmez. Kritik olan konu, ağın kararlı çalışması ve cihazların kesintisiz haberleşmesidir. Sensör verisi, PLC haberleşmesi, HMI ekran bilgisi ve servis bağlantısı gibi yükler için 10/100 Mbit/s birçok uygulamada yeterli olabilir. Ancak kamera görüntüsü, yoğun veri toplama veya üst seviye ağ aktarımı varsa daha yüksek hızlı switch modelleri değerlendirilmelidir.

Auto-negotiation, auto-crossing ve auto-polarity neden önemlidir?

SPIDER 5TX’in port yapısında otomatik hız anlaşması, otomatik kablo geçişi ve otomatik kutuplama desteği bulunur. Bu özellikler sahada kurulum kolaylığı sağlar. Bağlanan cihaz 10 Mbit/s veya 100 Mbit/s çalışıyorsa switch uygun hızı algılar. Düz veya çapraz kablo kullanımında bağlantı daha kolay kurulur. Kablo içindeki hat eşleşmesiyle ilgili küçük uyumsuzluklar da otomatik yapı sayesinde daha az sorun çıkarır.

Endüstriyel sahada bakım ekipleri çoğu zaman dar zamanda çalışır. Makine duruşu sırasında kablo türü, port tipi veya hız ayarıyla vakit kaybetmek istenmez. Bu otomatik port özellikleri, küçük ağlarda hızlı devreye alma ve hızlı parça değişimi için değerli hale gelir.

DIN ray montajın sahadaki avantajı

SPIDER 5TX pano içine DIN ray üzerine takılacak şekilde tasarlanmıştır. Bu yapı, cihazın kontrol panosunda düzenli durmasını sağlar. Masaüstü switch gibi serbest bırakılan cihazlar pano içinde titreşim, kablo çekmesi ve bakım sırasında hareket edebilir. DIN ray montaj ise switchi sabitler ve kablo düzenini iyileştirir.

Endüstriyel panolarda cihazların kompakt olması önemlidir. SPIDER 5TX’in dar gövde yapısı, küçük panolarda yer tasarrufu sağlar. Bu özellikle mevcut panoya sonradan Ethernet ağı eklenecekse avantajlıdır. PLC yanında az yer kaplayan bir switch, saha modernizasyonlarında pratik bir seçim olabilir.

Besleme aralığı ve güç tüketimi

SPIDER 5TX, 9.6 V DC ile 32 V DC aralığında çalışabilecek şekilde tasarlanmıştır. Bu aralık, 24V DC pano beslemesi kullanılan otomasyon sistemleri için uygundur. Cihazın 24V DC tarafında düşük akım tüketimi ve düşük güç ihtiyacı, sürekli çalışan panolarda enerji yükünü sınırlı tutar.

Besleme yapılırken pano içindeki DC güç kaynağının kapasitesi, kablo kesiti, sigorta düzeni ve klemens bağlantısı doğru seçilmelidir. Switch düşük güç tüketen bir cihaz olsa bile endüstriyel panolarda gevşek klemens, yanlış polarite, kirli besleme hattı veya yetersiz topraklama ağ sorunlarına yol açabilir.

IP30 koruma sınıfı ne ifade eder?

IP30 koruma sınıfı, cihazın temel gövde korumasına sahip olduğunu gösterir; ancak bu sınıf suya, yoğun neme veya açık saha şartlarına karşı yüksek koruma anlamına gelmez. Bu nedenle SPIDER 5TX genellikle kapalı pano içinde kullanılmalıdır. Toz, yağ buharı, metal talaşı, nem ve sıvı sıçraması olan ortamlarda pano koruması ayrıca planlanmalıdır.

Endüstriyel switch seçerken IP sınıfı çoğu zaman gözden kaçırılır. Oysa switch doğrudan makine yanında açıkta çalışacaksa IP30 yeterli olmayabilir. Bu tip durumda daha yüksek korumalı muhafaza, uygun pano fanı, filtre, kablo rakoru ve saha şartlarına uygun yerleşim gerekir.

LED göstergeler saha bakımında ne sağlar?

SPIDER 5TX üzerinde güç ve port durumu için LED göstergeler bulunur. Bu LED’ler bakım personeline hızlı teşhis imkanı verir. Enerji var mı, port bağlantısı aktif mi, veri akışı var mı, port hangi hızda çalışıyor gibi bilgiler sahada ilk kontrol için önemlidir.

Bir makinede HMI ile PLC haberleşmiyorsa sorun her zaman PLC programında değildir. Kablo çıkmış olabilir, port arızalı olabilir, switch beslemesi kesilmiş olabilir veya saha cihazı kapalı olabilir. LED göstergeler, servis personelinin sorunu adım adım daraltmasına yardımcı olur.

Hangi sektörlerde kullanılır?

Hirschmann SPIDER 5TX, geniş bir endüstriyel kullanım alanına sahiptir. Üretim hatlarında, pano uygulamalarında, küçük otomasyon adalarında ve saha ekipmanlarının merkezi ağa bağlanması gereken yerlerde değerlendirilebilir.

  • Makine otomasyonu: PLC, HMI, sürücü ve kontrol ekipmanlarının haberleşmesinde kullanılabilir.
  • Ambalaj ve paketleme hatları: Dolum, etiketleme, konveyör ve kontrol üniteleri arasında ağ bağlantısı sağlar.
  • Enerji ve jeneratör panoları: Kontrol modülü, izleme sistemi ve operatör ekranı bağlantılarında tercih edilebilir.
  • Pompa ve su sistemleri: Lokal kontrol panolarında Ethernet cihazlarını bir araya getirir.
  • Fabrika içi bakım uygulamaları: Eski sistemlere Ethernet bağlantısı eklenirken pratik bir ağ noktası sağlar.
  • Test ve makine devreye alma işleri: Sahada geçici veya kalıcı ağ dağıtımı için kullanılabilir.

Store-and-forward anahtarlama yapısı

SPIDER 5TX, store-and-forward anahtarlama prensibiyle çalışır. Bu yöntemde switch, gelen Ethernet çerçevesini aldıktan sonra kontrol eder ve ilgili porta iletir. Bu yapı, hatalı çerçevelerin ağ içinde gereksiz yayılmasını azaltmaya yardımcı olur.

Endüstriyel ağlarda doğru anahtarlama yapısı önemlidir. Özellikle PLC ile HMI arasında sürekli veri alışverişi varsa, ağ trafiğinin gereksiz yere tüm portlara dağılması istenmez. Switch, bağlı cihazlar arasında daha düzenli veri iletimi sağlayarak küçük otomasyon ağının daha kararlı çalışmasına katkı verir.

Kablo uzunluğu ve ağ yerleşimi

Twisted pair bakır Ethernet bağlantılarında 100 metreye kadar kablo uzunluğu endüstriyel kurulumlarda yaygın sınır olarak değerlendirilir. SPIDER 5TX, RJ45 bakır portlar üzerinden bu tip bağlantılar için kullanılır. Daha uzun mesafelerde veya yüksek elektromanyetik parazit bulunan alanlarda fiber bağlantılı modeller ya da farklı ağ ekipmanları gerekebilir.

Kablo seçimi de switch kadar önemlidir. Endüstriyel sahada standart ofis kablosu yerine ekranlı, uygun kategoriye sahip ve hareketli hatlarda doğru dış kılıflı kablo kullanılmalıdır. Motor sürücüleri, kontaktörler, güç kabloları ve kaynak makineleri gibi parazit kaynaklarına yakın döşenen Ethernet kabloları bağlantı kalitesini etkileyebilir.

SPIDER 5TX ile SPIDER 5TX EEC farkı

SPIDER 5TX standart model 0 °C ile +60 °C ortam aralığında değerlendirilir. SPIDER 5TX EEC modeli ise genişletilmiş sıcaklık şartları için farklı bir versiyondur. Bu ayrım satın alma sırasında önemlidir. Cihaz açık sahaya yakın, soğuk depo, dış pano veya yüksek sıcaklık değişimi olan bir yerde kullanılacaksa modelin tam kodu kontrol edilmelidir.

İkinci el alımlarda bu konu daha da önem kazanır. Ürün üzerinde SPIDER 5TX yazması ile SPIDER 5TX EEC yazması aynı çevre şartlarını ifade etmez. Bu nedenle etiket, sipariş numarası ve teknik veri mutlaka karşılaştırılmalıdır.

Ne zaman managed switch tercih edilmelidir?

SPIDER 5TX küçük ve sade ağlar için uygundur; ancak her endüstriyel ağ için doğru seçim değildir. Ağda ring yapı, yedekli hat, VLAN, port izleme, uzaktan alarm, ağ trafiği önceliği, siber güvenlik ayrımı veya merkezi yönetim gerekiyorsa managed switch seçilmelidir.

Özellikle büyük üretim hatlarında, kritik makinelerde ve duruş maliyeti yüksek tesislerde switch yalnızca bağlantı kutusu gibi görülmemelidir. Ağ tasarımı, bakım stratejisi ve arıza teşhis ihtiyacı birlikte ele alınmalıdır. SPIDER 5TX, yönetim gerektirmeyen basit bağlantı noktalarında güçlü bir adaydır; daha karmaşık ağlarda farklı Hirschmann serileri incelenmelidir.

İkinci el Hirschmann SPIDER 5TX alınırken nelere bakılmalı?

SPIDER 5TX bazı tedarikçi kayıtlarında eski ürün veya üretimden kalkmış ürün olarak görünebilir. Bu nedenle ikinci el alımda cihazın yalnızca markasına bakmak yeterli değildir. Etiket, sipariş numarası, port durumu, DIN ray klipsi, besleme klemensi ve çalışma testi dikkatle kontrol edilmelidir.

  • Ürün etiketinde model adı ve sipariş numarası okunur durumda olmalıdır.
  • 5 RJ45 portun tamamı fiziksel olarak sağlam olmalıdır.
  • DIN ray bağlantı klipsi kırık veya gevşek olmamalıdır.
  • 3 pin besleme klemensi eksik olmamalıdır.
  • 24V DC ile enerji verildiğinde güç LED’i yanmalıdır.
  • Her port ayrı ayrı cihaz veya test kablosuyla denenmelidir.
  • Link ve veri LED’leri normal tepki vermelidir.
  • Gövde üzerinde yanık, çatlak, ağır darbe veya sıvı izi bulunmamalıdır.
  • Pano sökümü ürünlerde klemens ve port oksitlenmesi kontrol edilmelidir.
  • Standart model ile EEC model karıştırılmamalıdır.

İkinci el switch çalışıyor görünse bile aralıklı port kopması, gevşek RJ45 yuvası veya ısınınca kesilme gibi sorunlar sonradan ortaya çıkabilir. Bu nedenle cihaz mümkünse yük altında ve birkaç farklı port kombinasyonuyla test edilmelidir.

Bakım ve uzun süreli kullanım

Endüstriyel Ethernet switchler genellikle düşük bakım ihtiyacıyla çalışır; ancak pano içi koşullar cihaz ömrünü etkiler. Yüksek sıcaklık, yoğun toz, metal talaşı, titreşim, nem ve gevşek bağlantılar zamanla arıza ihtimalini artırır. SPIDER 5TX kullanılan panolarda düzenli görsel kontrol yapılması faydalıdır.

Kablo uçları sağlam oturmalı, RJ45 kilitleri kırık olmamalı, switch çevresinde hava sirkülasyonunu engelleyen kablo yığını bulunmamalıdır. Pano içinde güç kabloları ve haberleşme kabloları mümkün olduğunca düzenli ayrılmalıdır. Bu küçük detaylar, otomasyon ağında gereksiz kopmaları ve arıza arama süresini azaltır.

Satın almadan önce sorulması gereken sorular

  • Ağda kaç cihaz bağlanacak ve 5 port yeterli mi?
  • Cihazlar 10/100 Mbit/s bağlantıyla çalışabiliyor mu?
  • Kurulumda managed özellik gerekiyor mu?
  • Pano içinde 24V DC besleme uygun mu?
  • Çalışma ortamı 0–60 °C aralığına uygun mu?
  • Cihaz kapalı pano içinde mi kullanılacak?
  • Fiber bağlantı veya Gigabit hız ihtiyacı var mı?
  • İkinci el ürün alınacaksa tüm portlar test edildi mi?
  • Standart SPIDER 5TX ile EEC versiyonu doğru ayrıldı mı?

Son değerlendirme

Hirschmann SPIDER 5TX, küçük ve orta ölçekli endüstriyel Ethernet ağlarında sade, kompakt ve pratik bir bağlantı noktası arayan işletmeler için değerli bir switch modelidir. 5 adet 10/100 Mbit/s RJ45 portu, DIN ray montajı, 24V DC pano uyumu, otomatik port özellikleri ve düşük güç tüketimiyle PLC, HMI, sürücü ve saha cihazlarını aynı ağda toplamak için kullanılabilir.

Doğru seçim için yalnızca port sayısına bakmak yeterli değildir. Ağın büyüklüğü, yönetim ihtiyacı, ortam sıcaklığı, pano koruması, kablo kalitesi, ikinci el ürün durumu ve ileride eklenecek cihazlar birlikte değerlendirilmelidir. Basit ve kararlı bir makine ağı isteniyorsa SPIDER 5TX güçlü bir adaydır; daha karmaşık ve izlenebilir ağlarda managed switch sınıfına geçmek daha doğru olur.
