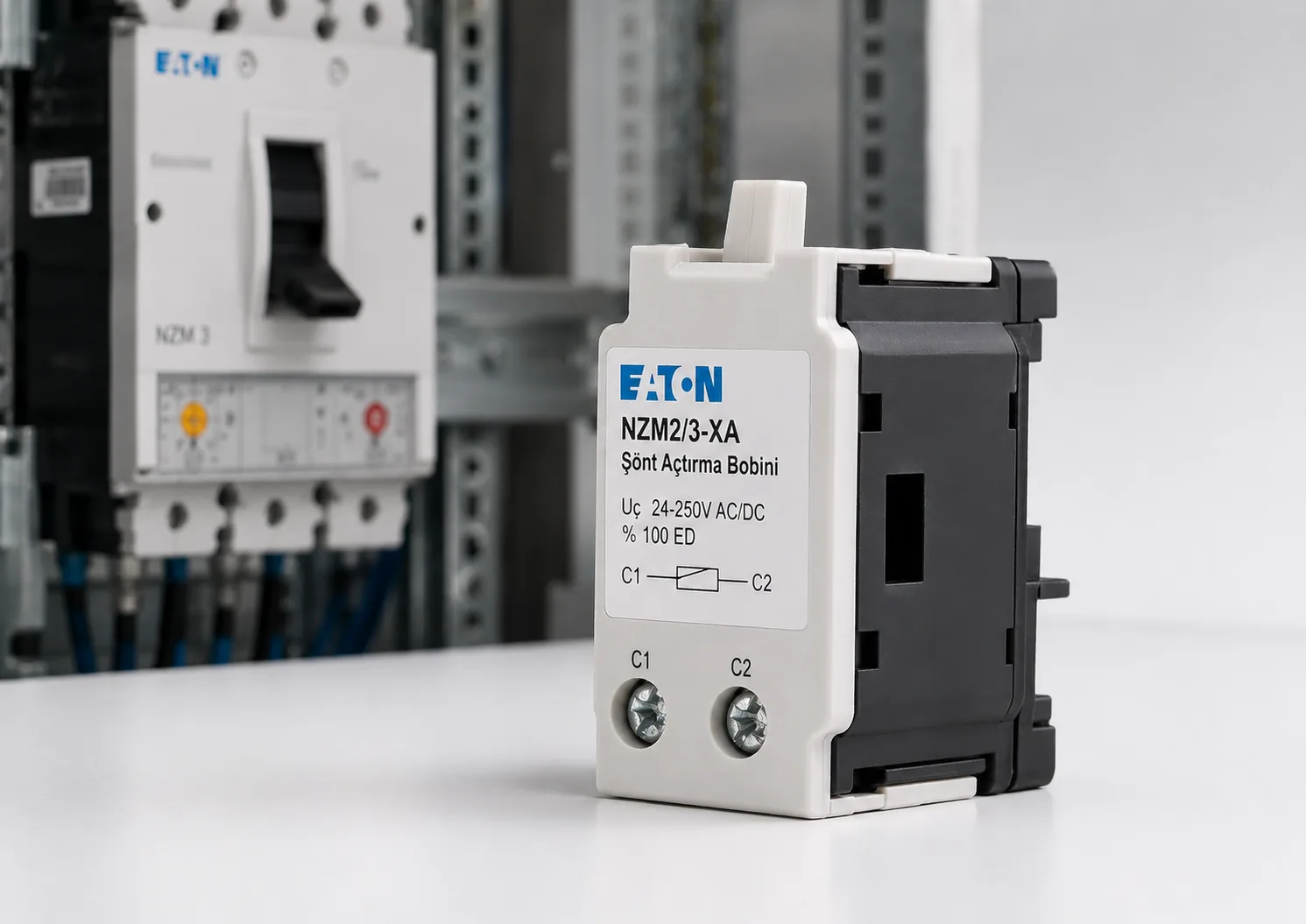

Şönt açtırma bobini, kompakt şalterin dışarıdan gelen elektriksel bir komutla açtırılmasını sağlayan pano içi aksesuardır. Eaton NZM2/3-XA serisi, NZM2 ve NZM3 gövde sınıfındaki kompakt şalterlerde uzaktan açtırma ihtiyacı için kullanılır. Bu parça, şalter koluna fiziksel müdahale edilmeden; buton, röle, PLC çıkışı, acil stop hattı, yangın alarm kontağı veya güvenlik devresi üzerinden şalterin açma konumuna geçmesine yardımcı olur.

Endüstriyel panolarda amaç yalnızca enerjiyi dağıtmak değildir. Aynı zamanda arıza, bakım, acil durum veya proses güvenliği gibi durumlarda enerjinin doğru noktadan ve doğru zamanda kesilebilmesi gerekir. Şönt açtırma bobini bu noktada devreye girer. Uygun kontrol gerilimi bobine uygulandığında, bağlı olduğu kompakt şalter açma yönünde tetiklenir ve hattın enerjisinin kesilmesine katkı sağlar.

Şönt açtırma bobini ne işe yarar?

Bir kompakt şalter normalde aşırı akım, kısa devre veya manuel kumanda ile açabilir. Ancak bazı tesislerde şalterin başka bir sistem tarafından da açtırılması gerekir. Örneğin bir yangın algılama sistemi, makine emniyet rölesi, acil durdurma butonu veya uzaktan kumanda paneli, ana besleme şalterine açma komutu gönderebilir. Şönt açtırma bobini, bu komutu mekanik açtırma hareketine dönüştüren yardımcı parçadır.

Eaton NZM2/3-XA gibi bobinler; merkezi kontrol, güvenlik zinciri, uzaktan devre kesme ve pano otomasyonu gibi uygulamalarda tercih edilir. Bu sayede operatörün şalterin yanına gitmesi gerekmeden, belirlenen kontrol devresi üzerinden açtırma işlemi yapılabilir.

Kullanım alanları

Bu tip şönt açtırma bobinleri, düşük gerilim dağıtım panolarında ve makine otomasyon sistemlerinde sık kullanılır. Küçük bir pano aksesuarı gibi görünse de tesis güvenliği ve proses kontrolü açısından kritik görev üstlenir.

  • Makine ana besleme panoları
  • MCC ve motor kontrol panoları
  • Kompakt şalterli dağıtım panoları
  • Jeneratör ve transfer panoları
  • Yangın alarmı ile enerji kesme uygulamaları
  • Acil stop hattı bulunan üretim makineleri
  • PLC veya röle kontrollü uzaktan açtırma sistemleri
  • Bakım, güvenlik ve kilitleme senaryoları olan tesis panoları

NZM2/3-XA seçerken dikkat edilmesi gerekenler

Eaton NZM2/3-XA ifadesi ürün ailesini gösterir; ancak tek başına seçim için yeterli değildir. Aynı aile içinde farklı kontrol gerilimlerine sahip varyantlar bulunabilir. Bu nedenle seçim yapılırken bobinin çalışma gerilimi, şalter gövde uyumluluğu, bağlantı tipi ve kullanılacağı kontrol devresi birlikte değerlendirilmelidir.

Sahada 24V DC kontrol devresi kullanılıyorsa 110–130V veya 208–250V bobin seçmek doğru olmaz. Benzer şekilde pano tasarımında AC/DC uyumu, kumanda gerilimi, terminal bağlantısı ve şalter gövdesi kontrol edilmelidir. Parça ikinci el ya da stok ürün olarak alınacaksa etiketteki tam model kodu, katalog numarası ve fiziksel kondisyon ayrıca incelenmelidir.

Kontrol edilmesi gereken temel noktalar

  • Şalter uyumu: NZM2, NZM3, N2 veya N3 gövde sınıfıyla uyum kontrol edilmelidir.
  • Bobin gerilimi: 24VAC/DC, 110–130VAC/DC, 208–250VAC/DC gibi varyantlar birbirinin yerine rastgele kullanılmamalıdır.
  • Kumanda devresi: PLC, röle, buton, emniyet rölesi veya yangın alarm kontağı çıkışı uygun olmalıdır.
  • Bağlantı tipi: Vidalı bağlantı veya push-in terminal yapısı pano uygulamasına göre kontrol edilmelidir.
  • Montaj alanı: Şalter üzerindeki aksesuar yuvası ve aynı anda takılı diğer aksesuarlarla çakışma ihtimali incelenmelidir.
  • Ürün kondisyonu: İkinci el üründe bobin gövdesi, terminal yapısı, kilit mekanizması ve etiket bilgisi kontrol edilmelidir.

Acil durdurma ve güvenlik devrelerindeki rolü

Şönt açtırma bobini, acil stop sistemlerinde tek başına bir güvenlik çözümü gibi düşünülmemelidir; ancak doğru tasarlanmış güvenlik devresinin önemli bir parçası olabilir. Acil stop butonundan, güvenlik rölesinden veya yangın alarm panelinden gelen açtırma komutu, bobin üzerinden şalteri açtırabilir. Böylece belirli bir makine hattı, pano bölümü veya tesis beslemesi kontrol altında kesilebilir.

Bu noktada önemli olan, bobinin doğru gerilimle beslenmesi ve kontrol devresinin pano projesine uygun kurulmasıdır. Yanlış bobin gerilimi, eksik kumanda bağlantısı veya uygun olmayan aksesuar kombinasyonu sistemin beklenen anda çalışmamasına sebep olabilir. Bu nedenle montaj ve devreye alma işlemleri yetkin elektrik personeli tarafından yapılmalıdır.

Şönt açtırma bobini ile düşük gerilim bobini karıştırılmamalıdır

Pano uygulamalarında şönt açtırma bobini ile düşük gerilim bobini sık karıştırılır. Şönt açtırma bobini, kendisine açtırma komutu geldiğinde şalteri açtırmak için kullanılır. Düşük gerilim bobini ise kontrol gerilimi belirli seviyenin altına düştüğünde şalterin kapanmasını veya kapalı kalmasını engelleyen farklı bir güvenlik mantığıyla çalışır.

Bu nedenle parça seçerken yalnızca fiziksel benzerliğe bakmak yeterli değildir. Ürün kodunda geçen XA, XU veya farklı aksesuar ifadeleri mutlaka okunmalıdır. Yanlış aksesuar seçimi, pano fonksiyonunu tamamen değiştirebilir.

Endüstriyel satın alma sürecinde nelere bakılmalı?

Eaton NZM2/3-XA şönt açtırma bobini satın alınırken teknik uyumluluk kadar stok ve uygulama bilgisi de önemlidir. Ürün yeni, ikinci el veya stok fazlası olabilir. İkinci el ürünlerde fiziksel deformasyon, terminal yıpranması, eksik bağlantı aparatı ve etiket okunabilirliği mutlaka kontrol edilmelidir.

Ayrıca ürünün hangi şalterden söküldüğü, daha önce hangi gerilimde kullanıldığı ve çalışır durumda olup olmadığı sorulmalıdır. Pano içinde kullanılan bu tip parçalar küçük görünse de yanlış seçim, tüm enerji kesme mantığını etkileyebilir. Özellikle makine emniyeti, yangın alarmı veya acil stop bağlantılı uygulamalarda parça doğrulaması ihmal edilmemelidir.

Teknik değerlendirme özeti

  • Eaton NZM2/3-XA, NZM2/NZM3 kompakt şalter ailesi için kullanılan şönt açtırma bobini grubudur.
  • Uzaktan açtırma, acil durdurma, yangın alarmı entegrasyonu ve pano otomasyonunda tercih edilir.
  • Kontrol gerilimi varyanta göre değişir; ürün kodu okunmadan seçim yapılmamalıdır.
  • Şönt bobin, düşük gerilim bobini veya yardımcı kontak ile karıştırılmamalıdır.
  • Montaj sırasında şalter gövdesi, terminal yapısı ve mevcut aksesuarlar birlikte kontrol edilmelidir.
  • İkinci el ürünlerde etiket, terminal, gövde ve çalışma durumu ayrıca incelenmelidir.

Eaton NZM2/3-XA şönt açtırma bobini, kompakt şalter kullanılan endüstriyel panolarda uzaktan açtırma ve güvenli enerji kesme ihtiyacına cevap veren kritik bir aksesuardır. Doğru varyant seçildiğinde, acil stop, yangın alarmı, makine güvenliği ve otomasyon kontrollü devre kesme uygulamalarında düzenli ve kontrollü bir çalışma sağlar.
