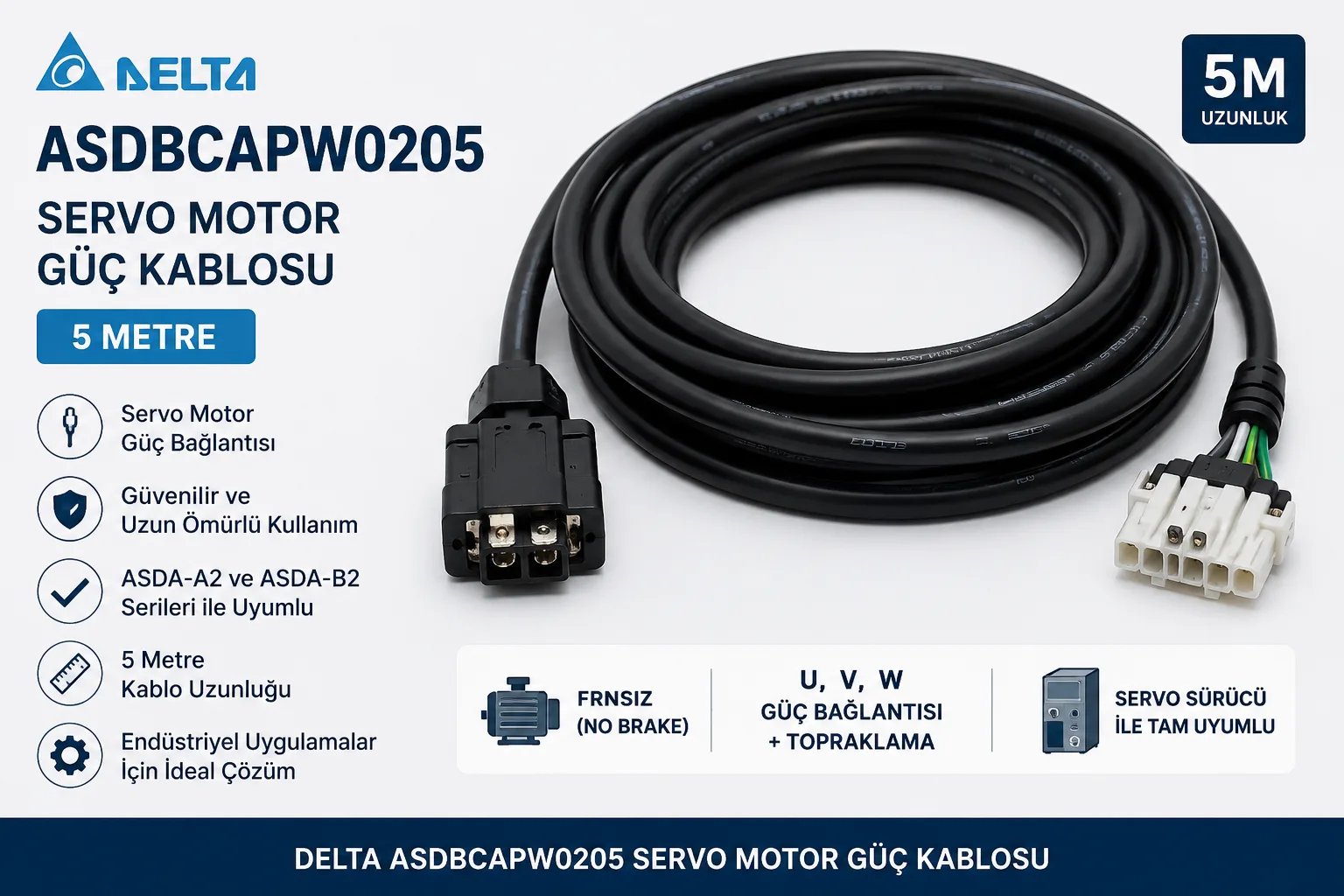

Delta ASDBCAPW0205 servo motor güç kablosu, Delta ASDA-A2 ve ASDA-B2 serisi servo sistemlerde motor ile servo sürücü arasındaki güç bağlantısında kullanılan 5 metre uzunluğunda endüstriyel bağlantı kablosudur. Servo sistemlerde yalnızca sürücü ve motor seçimi yeterli değildir; motorun doğru kablo ile bağlanması, sistem kararlılığı ve güvenli çalışma açısından önemli bir konudur.

Servo motor güç kablosu, sürücüden motora giden ana güç hatlarını taşır. Bu hatta genellikle U, V, W faz bağlantıları ve koruma topraklaması bulunur. Frensiz motorlarda kablo yapısı, fren besleme uçları içeren kablolara göre daha sade olur. Bu nedenle ASDBCAPW0205 gibi frensiz güç kabloları seçilirken motorun frenli mi frensiz mi olduğu mutlaka kontrol edilmelidir.

Servo motor güç kablosu neden önemlidir?

Servo sistemlerde güç kablosu, motor performansını doğrudan etkileyen bağlantı elemanlarından biridir. Kablo kesiti, bağlantı soketi, uzunluk, yalıtım kalitesi ve sürücü-motor uyumu doğru değilse sistemde ısınma, bağlantı hatası, titreşim, arıza kodu veya düzensiz çalışma görülebilir.

Özellikle paketleme makineleri, CNC yardımcı eksenleri, otomatik besleme sistemleri, dozaj hatları, robotik hareket mekanizmaları ve indeksleme uygulamalarında servo motorlar hassas hareket üretir. Bu hassasiyetin korunması için güç bağlantısının sağlam, doğru pin yapısına sahip ve uygun uzunlukta olması gerekir.

ASDBCAPW0205 hangi sistemlerde kullanılır?

Delta ASDBCAPW0205, Delta servo sürücü ve motor gruplarında kullanılan güç kablosu ailesi içinde yer alır. Ürün açıklamalarında 5 metre uzunluk, frensiz yapı ve ASDA-B2 serisi 100W–750W motorlarla kullanım bilgisi öne çıkar. Bazı satıcı kaynaklarında ASDA-A2 ve ASDA-B2 serileriyle birlikte anılır. Bu nedenle ürün alınmadan önce motor kodu, sürücü serisi ve soket tipi birlikte kontrol edilmelidir.

  • Delta ASDA-B2 servo sürücü kullanılan makineler
  • Delta ASDA-A2 servo sistem bulunan otomasyon panoları
  • 100W, 200W, 400W ve 750W sınıfındaki uygun servo motor uygulamaları
  • Frensiz servo motor bağlantıları
  • Endüstriyel makine eksen kontrol sistemleri
  • Paketleme, kesme, besleme, sarma ve pozisyonlama makineleri
  • Bakım, yedek parça ve pano yenileme uygulamaları

5 metre kablo uzunluğu ne zaman tercih edilir?

5 metre uzunluk, sürücü panosu ile servo motor arasında orta mesafeli bağlantı gereken makinelerde kullanışlıdır. Servo sürücü çoğu zaman elektrik panosunda, motor ise makinenin hareketli veya sabit ekseninde yer alır. Kablo uzunluğu kısa kalırsa montaj zorlaşır; gereğinden uzun kablo ise pano içinde karmaşa ve gereksiz kablo yükü oluşturabilir.

Bu nedenle kablo uzunluğu seçilirken pano konumu, motor montaj noktası, kablo kanalı güzergâhı, hareketli ekipman mesafesi ve servis payı birlikte hesaplanmalıdır. 5 metre kablo, birçok orta ölçekli makine uygulamasında yeterli mesafe sağlar; ancak daha uzun eksenlerde farklı uzunluklara sahip kablo seçenekleri gerekebilir.

Frensiz güç kablosu ne anlama gelir?

Servo motorlarda frenli ve frensiz motor yapıları bulunur. Frenli motorlarda elektromanyetik fren için ayrıca fren besleme uçları gerekir. Frensiz motorlarda ise bu bağlantı yapısı bulunmaz. ASDBCAPW0205 ürün açıklamalarında “No Brake” yani frensiz kullanım bilgisi geçer. Bu ifade, kablonun fren besleme uçları içermeyen motor güç bağlantısı için kullanıldığını gösterir.

Bu ayrım önemlidir. Frenli bir motor için frensiz güç kablosu seçilirse motorun güç bağlantısı yapılabilir gibi görünse bile fren devresi için gerekli bağlantı eksik kalabilir. Bu da özellikle dikey eksenlerde, yük tutma uygulamalarında veya güvenlik gerektiren hareket sistemlerinde ciddi sorunlara yol açabilir.

Doğru kablo seçiminde nelere bakılmalı?

Servo kablo seçiminde yalnızca parça koduna bakmak yeterli değildir. Aynı seriye benzeyen kablolar farklı uzunluk, fren yapısı, motor gücü veya soket düzeni için üretilmiş olabilir. Bu yüzden kablo seçimi yapılırken mevcut motor etiketi, sürücü serisi ve makine üzerindeki bağlantı tipi kontrol edilmelidir.

  • Parça kodu: ASDBCAPW0205 kodu ürün ailesi, kablo tipi ve uzunluk bilgisini ifade eder.
  • Kablo uzunluğu: 5 metre mesafe, pano ile motor arasındaki gerçek güzergâha göre değerlendirilmelidir.
  • Motor fren durumu: Frensiz motor için frensiz güç kablosu kullanılmalıdır.
  • Servo seri uyumu: ASDA-A2 veya ASDA-B2 serisiyle kullanım bilgisi kontrol edilmelidir.
  • Motor güç sınıfı: 100W–750W aralığındaki uygun motor grupları için kullanıldığı belirtilen varyantlar tercih edilmelidir.
  • Soket ve pin yapısı: Motor tarafındaki soket ile sürücü tarafındaki bağlantı düzeni birebir uyumlu olmalıdır.
  • Makine ortamı: Yağ, talaş, titreşim, hareket ve sıcaklık gibi çalışma şartları dikkate alınmalıdır.

Servo sistemlerde kablo bağlantı düzeni

Delta ASDA-A2 ve ASDA-B2 bağlantı dokümanlarında servo motor güç bağlantısı için U, V, W fazları ve koruma topraklaması ayrı ayrı gösterilir. Bu bağlantıların karıştırılması servo sürücünün hata vermesine, motorun beklenmedik davranmasına veya ekipmanın zarar görmesine neden olabilir. Bu yüzden kablo montajı sırasında renk, pin, soket ve terminal bilgileri dikkatle takip edilmelidir.

Servo motor güç kablosunun ekranlama ve topraklama düzeni de önemlidir. Endüstriyel panolarda servo sürücüler, kontaktörler, inverterler ve güç kabloları elektromanyetik gürültü oluşturabilir. Kablonun doğru güzergâhtan geçirilmesi ve topraklama kurallarına uygun bağlanması, servo sistemin daha kararlı çalışmasına yardımcı olur.

Bakım ve arıza tespitinde kablonun rolü

Servo sistem arızalarında çoğu zaman ilk olarak sürücü, motor veya parametreler kontrol edilir. Ancak güç kablosu da arıza kaynağı olabilir. Ezilmiş kablo, gevşek soket, kırılmış pin, yanlış kablo güzergâhı veya hareketli noktada yorulmuş kablo, sistemde kesintili hata oluşturabilir.

Makine arızalarında kablo gözle kontrol edilmeli, soket kilitleri incelenmeli, kablonun keskin köşelerden geçip geçmediği kontrol edilmeli ve hareketli eksenlerde sürtünme olup olmadığına bakılmalıdır. Özellikle ikinci el veya stok kablo kullanımında pin yapısı, dış kılıf durumu ve bağlantı uçları dikkatle incelenmelidir.

Hangi uygulamalarda kritik öneme sahiptir?

Delta ASDBCAPW0205 gibi servo motor güç kabloları, makine performansının sürekliliği için küçük ama kritik bileşenlerdir. Servo eksenin doğru çalışması; hızlanma, durma, pozisyonlama ve tekrar hassasiyeti açısından güvenilir güç aktarımına bağlıdır.

  • Ambalaj ve paketleme makinelerinde eksen hareketleri
  • Etiketleme, kesme ve dozaj makineleri
  • Konveyör pozisyonlama sistemleri
  • CNC yardımcı eksen uygulamaları
  • Robotik taşıma ve alma-bırakma sistemleri
  • Sarma, dilimleme ve indeksleme mekanizmaları
  • Tekstil, plastik, gıda ve otomasyon makineleri

Satın alma öncesi teknik kontrol

Ürün satın alınmadan önce mevcut servo motorun tam modeli, sürücünün serisi, motorun frenli/frensiz yapısı ve ihtiyaç duyulan kablo uzunluğu kontrol edilmelidir. Aynı üreticinin farklı servo serilerinde soket yapısı veya kablo kodu değişebilir. Bu nedenle yalnızca “Delta servo kablosu” ifadesiyle seçim yapmak doğru değildir.

ASDBCAPW0205 kodu, 5 metre uzunlukta frensiz servo motor güç kablosu ihtiyacını karşılamak için değerlendirilir. Ancak kesin uyum için motor etiketi, sürücü modeli ve mevcut kablo kodu karşılaştırılmalıdır. Özellikle bakım veya yedek parça değişiminde, eski kablonun kodu okunabiliyorsa aynı kod üzerinden ilerlemek daha güvenli olur.

Teknik değerlendirme özeti

  • Delta ASDBCAPW0205, servo motor güç bağlantısı için kullanılan 5 metre kablodur.
  • ASDA-B2 serisi ve bazı ASDA-A2/B2 uygulamalarıyla birlikte anılır.
  • Frensiz motor bağlantısı için kullanılır; frenli motorlarda farklı kablo gerekebilir.
  • 100W–750W sınıfındaki uygun servo motor gruplarında tercih edilir.
  • Motor-sürücü güç bağlantısında U, V, W ve topraklama düzeni doğru yapılmalıdır.
  • Kablo uzunluğu pano ve motor arasındaki gerçek montaj mesafesine göre seçilmelidir.
  • İkinci el veya stok ürünlerde soket, pin, dış kılıf ve etiket bilgisi kontrol edilmelidir.

Delta ASDBCAPW0205 servo motor güç kablosu, Delta servo sistemlerde motor ile sürücü arasındaki güç aktarımını güvenli ve düzenli şekilde sağlamak için kullanılan önemli bir bağlantı elemanıdır. Doğru motor serisi, doğru fren yapısı ve uygun kablo uzunluğu ile kullanıldığında makine hareket sistemlerinde kararlı çalışma ve bakım kolaylığı sağlar.
