Asansör montaj ekipmanları, asansör kuyusu içinde ray, kabin, karşı ağırlık, kapı, makine grubu, taşıyıcı eleman ve bağlantı parçalarının doğru konumda kurulması için kullanılan yardımcı teknik ekipmanlardır. Bu ekipmanlar tek bir makineden oluşmaz; ölçüm, hizalama, kaldırma, taşıma, sabitleme ve güvenli çalışma adımlarında kullanılan farklı aparatlardan meydana gelir.
Asansör montajı dar, dikey ve kontrollü çalışılması gereken bir alanda yapılır. Kuyu içinde kılavuz rayların ekseninde durması, bağlantı braketlerinin doğru noktaya sabitlenmesi, kat kapılarının ölçülü yerleştirilmesi ve kabin-karşı ağırlık hareket hattının düzgün hazırlanması gerekir. Bu nedenle kullanılan montaj ekipmanları hem işin hızını hem de kurulum kalitesini doğrudan etkiler.
İngilizce teknik kaynaklarda bu ekipman grubu elevator installation equipment, elevator guide rail installation tools, hoistway installation equipment, guide rail alignment kit ve lift installation tools gibi adlarla geçer. Bu adlar, ekipmanın hangi iş için kullanıldığını açıkça gösterir: kılavuz ray hizalama, kuyu içinde kaldırma, kat kapısı montajı, platform çalışması veya güvenlik donanımı.
Asansör montaj ekipmanları ne işe yarar?
Bu ekipmanların temel görevi, asansör parçalarının kuyu içinde güvenli, ölçülü ve düzgün şekilde yerine alınmasını sağlamaktır. Asansör sisteminde kılavuz raylar kabin ve karşı ağırlığın hareket yolunu belirler. Rayların hatalı konumlanması, kabinin çalışma kalitesini, ses seviyesini, titreşimini ve uzun vadeli bakım ihtiyacını etkileyebilir.
Montaj sırasında yalnızca raylar değil; kat kapıları, şaft içi bağlantılar, kabin karkası, karşı ağırlık grubu, makine dairesi veya makine dairesiz sistem parçaları da kontrollü şekilde yerleştirilmelidir. Bu nedenle kaldırma ekipmanı, ray taşıma aparatı, geçici çalışma platformu, ölçüm cihazı, bağlantı aparatı ve kişisel güvenlik donanımı birlikte değerlendirilir.

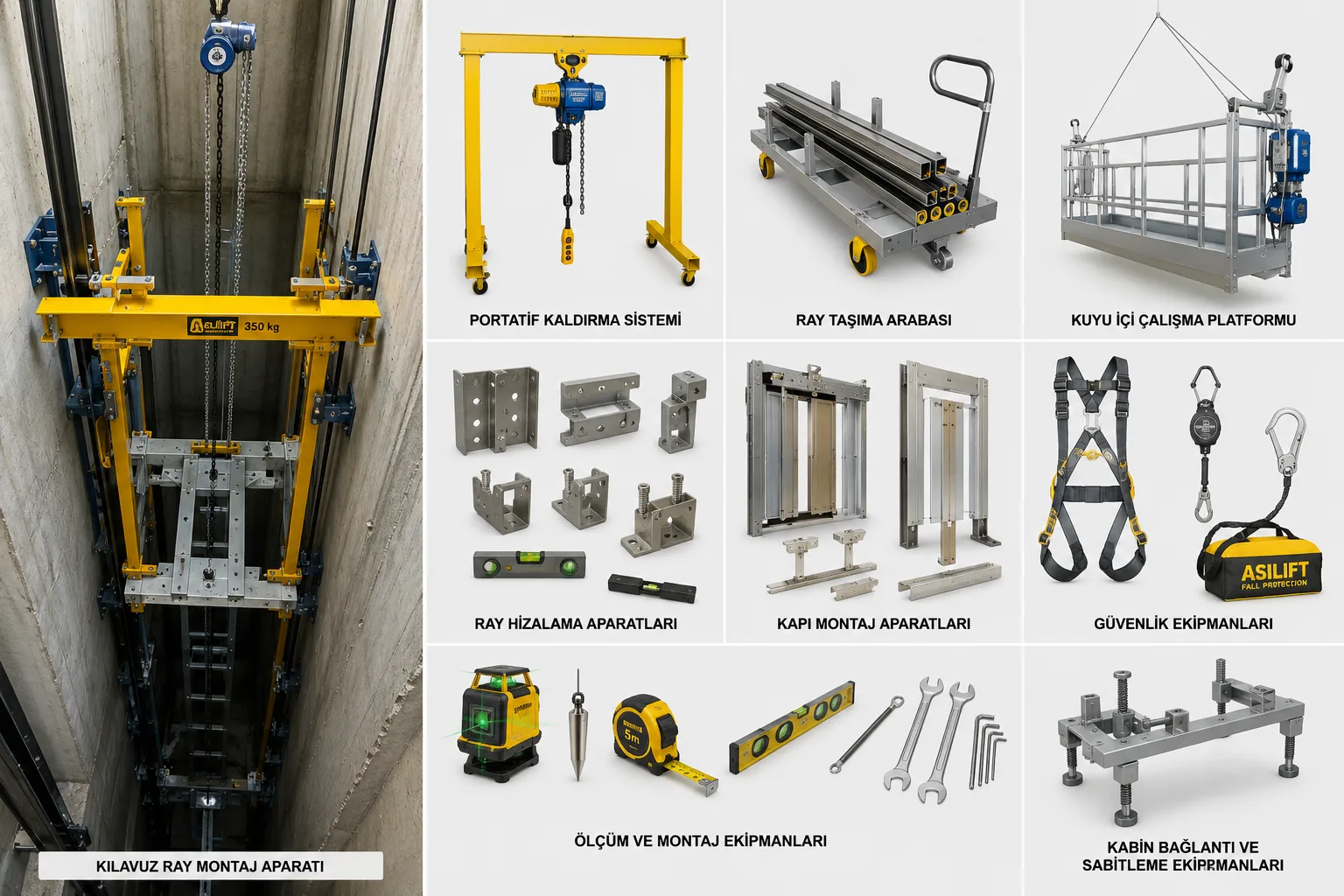

En çok kullanılan asansör montaj ekipmanları
- Kılavuz ray hizalama aparatları: Rayların düşey eksende doğru konumlanmasına, aralıkların kontrol edilmesine ve braket bağlantılarının daha düzgün yapılmasına yardımcı olur.
- Ray kaldırma ve taşıma ekipmanları: Ağır kılavuz rayların kuyu içine güvenli şekilde alınması, taşınması ve montaj noktasına yaklaştırılması için kullanılır.
- Şaft içi çalışma platformları: Montaj personelinin kuyu içinde daha kontrollü çalışabilmesi için geçici veya özel tasarımlı çalışma alanı sağlar.
- Malzeme kaldırma sistemleri: Ray, kapı, kabin parçaları, motor grubu veya bağlantı elemanlarının dikey hatta taşınmasına yardımcı olur.
- Kat kapısı montaj aparatları: Kapı kasası, eşik, ray ve bağlantı noktalarının daha ölçülü yerleştirilmesi için kullanılır.
- Ölçüm ve işaretleme ekipmanları: Lazer ölçüm cihazı, şakül, mastar, mesafe ölçer ve hizalama takımları montaj doğruluğunu artırır.
- Güvenli çalışma ekipmanları: Emniyet kemeri, ankraj noktası, korkuluk, düşmeye karşı bağlantı ve kuyu ağzı koruma parçaları çalışma güvenliği için kullanılır.
Kılavuz ray montajı neden önemlidir?
Asansör kılavuz rayları, kabin ve karşı ağırlığın kuyu içinde hareket ettiği ana hattı belirler. Raylar yalnızca yön vermekle kalmaz; kabinin dengeli hareket etmesine, fren ve güvenlik sistemlerinin doğru hatta çalışmasına da katkı sağlar. Bu nedenle ray montajında hizalama, düşeylik, bağlantı aralığı ve braket konumu dikkat ister.
Ray montajında kullanılan aparat ve ölçüm ekipmanları, iki ray arasındaki mesafenin korunmasına, ray yüzeylerinin aynı hatta kalmasına ve kuyu boyunca sürekliliğin sağlanmasına yardımcı olur. Yanlış hizalanan raylar kabin hareketinde sürtünme, titreşim, ses ve aşınma oluşturabilir.
Asansör kuyusunda kaldırma ve taşıma işleri
Asansör montajında en zor adımlardan biri ağır parçaların dar kuyu içinde taşınmasıdır. Kılavuz raylar, kapı kasaları, kabin parçaları, karşı ağırlık elemanları ve makine grubu parçaları kontrollü kaldırma sistemiyle hareket ettirilmelidir. Bu noktada malzeme vinci, zincirli caraskal, elektrikli kaldırma sistemi, özel askı noktaları ve taşıma aparatları kullanılabilir.
Kaldırma ekipmanlarının kapasitesi, taşınacak parçanın ağırlığına ve çalışma ortamına uygun olmalıdır. Yetersiz kapasite, yanlış bağlantı veya kontrolsüz taşıma hem parçaya zarar verebilir hem de kuyu içinde çalışan kişiler için ciddi risk oluşturabilir.
Kat kapısı ve eşik montajı
Asansör kat kapıları, kullanıcı güvenliği ve düzgün çalışma için hassas yerleştirilmesi gereken parçalardır. Kapı kasası, eşik, ray ve kilit bağlantıları doğru ölçüde kurulmalıdır. Montaj aparatları bu parçaların daha düzgün tutulmasına ve bağlantı sırasında kaymamasına yardımcı olur.
Kapı montajında kuyu açıklığı, kat seviyesi, kapı tipi, eşik konumu ve bağlantı yüzeyi birlikte ele alınır. Hatalı yerleşim kapı çalışmasını zorlaştırabilir, sürtünme oluşturabilir veya kilit sisteminin düzgün çalışmasını engelleyebilir.
Güvenli çalışma neden ayrı ele alınır?
Asansör montajı yüksekte, kuyu açıklığında ve hareketli ağır parçaların yanında yapılan bir iştir. Bu yüzden montaj ekipmanları yalnızca üretimi hızlandıran parçalar olarak görülmemelidir. Düşmeye karşı koruma, kuyu ağzı güvenliği, uygun çalışma platformu, yük taşıma bağlantıları ve operatör eğitimi işin temel parçasıdır.
İş güvenliği tarafında personel kaldırma sistemleri, malzeme kaldırma ekipmanları, platform korkulukları, emniyet bağlantı noktaları ve düşme önleyici donanımlar birlikte değerlendirilir. Kuyu içinde çalışan ekiplerin hareket alanı dar olduğu için her ekipmanın sağlamlığı ve doğru kullanımı önem taşır.
Asansör montaj ekipmanları nerelerde kullanılır?
- Yeni bina asansör kurulumları: Kılavuz ray, kabin, karşı ağırlık, kat kapısı ve makine grubu kurulumlarında kullanılır.
- Modernizasyon işleri: Eski asansörlerde ray, kapı, kabin veya taşıyıcı parçaların yenilenmesi sırasında görev alır.
- Servis ve bakım çalışmaları: Ağır parçaların sökülmesi, taşınması veya yeniden konumlandırılması gereken işlemlerde kullanılır.
- Yük asansörü kurulumları: Daha ağır kabin ve taşıyıcı parçaların montajında kaldırma ve hizalama ekipmanları öne çıkar.
- Hastane ve otel asansörleri: Dar çalışma takvimlerinde düzgün montaj ve kontrollü taşıma için özel ekipman gerekebilir.
- Endüstriyel tesisler: Servis asansörü, yük platformu ve ağır taşıma hatlarında montaj ekipmanları kullanılır.
Doğru ekipman nasıl belirlenir?
Asansör montaj ekipmanı belirlenirken kuyu ölçüleri, kat sayısı, ray tipi, kabin ağırlığı, kapı yapısı, kullanılacak kaldırma kapasitesi, çalışma alanı ve montaj yöntemi birlikte incelenmelidir. Her asansör kuyusu aynı ölçüye ve aynı saha koşuluna sahip değildir. Dar kuyularda kompakt ekipman gerekirken, yüksek yapılarda daha kontrollü kaldırma sistemi ve şaft içi çalışma platformu gerekebilir.
Ray montajı yapılacaksa ray ölçüsü, braket yapısı, bağlantı yüzeyi ve hizalama yöntemi önem kazanır. Kapı montajında ise kapı açıklığı, eşik tipi ve kat seviyesi daha fazla öne çıkar. Ağır parçaların taşınacağı işlerde kaldırma kapasitesi, bağlantı noktası ve ekipmanın kontrol yapısı ayrıca kontrol edilmelidir.
Bakım ve kullanım düzeni
Asansör montaj ekipmanları düzenli kontrol edilmelidir. Kaldırma halatları, zincirler, kancalar, bağlantı mapaları, platform parçaları, ray tutucular, ölçüm cihazları ve emniyet bağlantıları her iş öncesinde incelenmelidir. Aşınmış, çatlamış veya deforme olmuş parçalar montajda kullanılmamalıdır.
Ölçüm ekipmanlarının doğruluğu da önemlidir. Lazer cihazı, şakül, mastar ve hizalama aparatı doğru ölçüm vermiyorsa montaj kalitesi düşer. Bu yüzden ekipmanların saklama koşulları, temizlik durumu ve periyodik kontrolü işin doğal parçasıdır.
Asansör montaj ekipmanları, asansör kurulumunda yalnızca yardımcı parçalar değildir. Rayların düzgün hizalanması, ağır parçaların güvenli taşınması, kat kapılarının ölçülü kurulması ve kuyu içinde güvenli çalışma ortamının sağlanması için temel rol üstlenir. Doğru ekipmanla yapılan montaj, asansörün daha sessiz, daha dengeli ve daha güvenli çalışmasına katkı sağlar.
