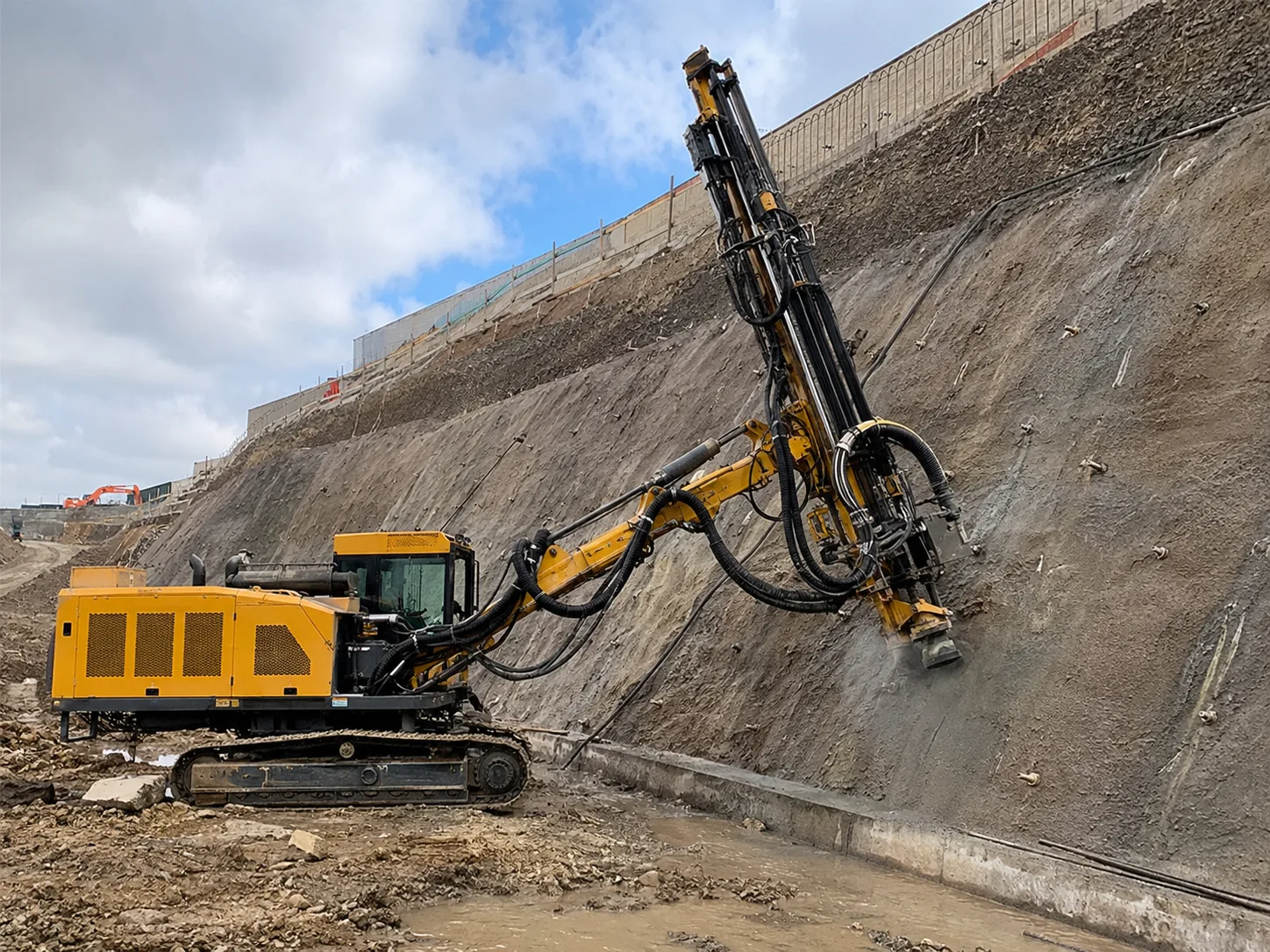

Ankraj delme makinesi, kaya, beton, zemin ve eğimli yüzeylerde belirli çap ve derinlikte delik açmak için kullanılan özel bir delme ekipmanıdır. Bu delikler daha sonra ankraj çubuğu, halat ankrajı, zemin çivisi, kaya bulonu veya mikrokazık gibi taşıyıcı elemanların yerleştirilmesi için hazırlanır.
Bu makine grubu özellikle inşaat, geoteknik, tünel, maden, yol, demiryolu, baraj, temel çukuru ve şev uygulamalarında kullanılır. Amaç yalnızca delik açmak değildir; zeminin veya kaya kütlesinin daha güvenli çalışması için taşıyıcı elemanların doğru açı, doğru derinlik ve doğru konumla uygulanmasına yardımcı olmaktır.
İngilizce teknik kaynaklarda bu ekipmanlar çoğunlukla anchor drilling rig, anchor drill rig, soil nail drilling rig, micropile drilling rig ve rock bolt drilling ifadeleriyle geçer. Bu adlar makinenin hangi işte kullanılacağını anlatır: ankraj deliği açma, zemin çivisi uygulama, kaya bulonu hazırlama, mikrokazık delme veya şev sağlamlaştırma.
Ankraj delme makinesi nerelerde kullanılır?
- Şev ve yamaç sağlamlaştırma: Yol, demiryolu, taş ocağı, maden ve arazi kesitlerinde kayma riski olan yüzeylerde ankraj deliği açmak için kullanılır.
- Temel çukuru uygulamaları: Derin kazılarda perde, iksa ve destek sistemlerinin ankrajla tutulmasına yardımcı olur.
- Tünel ve yer altı işleri: Kaya bulonu, zemin çivisi ve destek elemanlarının yerleştirileceği deliklerin açılmasında görev alır.
- Mikrokazık işleri: Dar alanlarda veya taşıma gücü artırılması gereken zeminlerde mikrokazık uygulamasına hazırlık sağlar.
- Kaya kütlesi destekleme: Parçalı, çatlaklı veya zayıf kaya yüzeylerinde kaya bulonu ve ankraj elemanları için delik açar.
- Baraj, köprü ve altyapı işleri: Zemin bağlantısı, taşıyıcı destek ve güçlendirme gereken mühendislik sahalarında kullanılabilir.
Makinenin çalışma mantığı, zemine ve işe göre değişir. Bazı uygulamalarda döner delme yapılır, bazı durumlarda darbeli-döner sistem tercih edilir. Sert kaya yapısında darbe etkisi gerekirken, daha yumuşak zeminlerde farklı delici uç ve tij kombinasyonları kullanılabilir. Zeminin dağılma riski varsa muhafaza borusu, enjeksiyon veya kendinden delen ankraj sistemi gibi yöntemler tercih edilebilir.
Ankraj uygulamalarında delik kalitesi çok önemlidir. Delik açısı, delik derinliği, çap, delik temizliği ve zemin yapısı uygulamanın güvenliğini doğrudan etkiler. Delik doğru açılmazsa ankraj elemanı istenen seviyede tutunamaz, enjeksiyon düzenli dağılmayabilir veya yük aktarımı zayıflayabilir.
Paletli ankraj delme makineleri, zorlu saha koşullarında hareket kabiliyeti nedeniyle sık tercih edilir. Şev yüzeyi, temel çukuru kenarı, dar inşaat alanı veya engebeli zeminlerde paletli yapı makinenin konum almasını kolaylaştırır. Hidrolik sistemli makinelerde delme kafası, mast hareketleri, ilerleme hızı ve baskı kuvveti operatör tarafından daha kontrollü yönetilebilir.
Kendinden delen ankraj sistemlerinde delme ve ankraj elemanının yerleşimi aynı işlem içinde ilerleyebilir. Bu yapı özellikle gevşek, çatlaklı veya çökme riski bulunan zeminlerde tercih edilir. Boşluklu ankraj çubuğu hem delme elemanı hem de taşıyıcı eleman olarak çalışır; enjeksiyon malzemesi çubuk içinden verilerek zeminle bağlantı oluşturur.
Ankraj delme makinesinde kullanılacak ekipman, sahadaki zemin yapısına göre belirlenir. Kaya sertliği, delik çapı, istenen derinlik, çalışma açısı, su kullanımı, hava ile delik temizliği, enjeksiyon ihtiyacı ve çalışma alanının genişliği makine tercihinde belirleyici olur. Aynı makine her zeminde aynı performansı vermez; bu yüzden uygulama sahası ve proje tipi birlikte değerlendirilmelidir.
Makinede dikkat edilmesi gereken teknik noktalar
- Delme çapı: Kullanılacak ankraj çubuğu, kaya bulonu, zemin çivisi veya mikrokazık elemanına göre belirlenir.
- Delme derinliği: Uygulamanın taşıma ihtiyacına ve zemin yapısına göre değişir.
- Delme açısı: Şev, tünel, temel çukuru veya kaya yüzeyi uygulamasında doğru açı önemlidir.
- Delici uç seçimi: Kaya, beton, dolgu zemin veya karışık formasyon için farklı uç yapıları gerekebilir.
- Delik temizliği: Su, hava veya uygun temizleme yöntemiyle delik içindeki kırıntıların uzaklaştırılması gerekir.
- Hidrolik güç: Delme kafası, baskı kuvveti ve ilerleme hareketi işin hızını ve kararlılığını etkiler.
- Saha hareketi: Paletli yapı, eğimli ve bozuk zeminlerde makinenin daha rahat konumlanmasına yardımcı olur.
Ankraj delme makinesi, yalnızca büyük şantiye işlerinde değil; dar alanda destekleme gereken özel uygulamalarda da kullanılır. Derin temel kazılarında bina çevresi korunurken, yamaçlarda kayma riski azaltılır. Tünel ve galeri işlerinde kaya kütlesinin güvenli kalmasına yardımcı olur. Mikrokazık işlerinde ise taşıma gücü artırılması gereken zeminlerde delik hazırlığı sağlar.
Bu makineyle çalışırken operatör deneyimi de önemlidir. Delme sırasında zeminden gelen ses, titreşim, ilerleme hızı ve delik içinden çıkan malzeme operatöre zemin hakkında fikir verir. Deneyimli kullanım, delici takımın zarar görmesini azaltır ve uygulamanın daha düzenli ilerlemesine yardımcı olur.
Ankraj delme makinesi için doğru planlama yapılırken makine kapasitesi, saha koşulu, zemin yapısı, delik çapı, delik derinliği, çalışma açısı ve uygulanacak ankraj tipi birlikte ele alınmalıdır. Bu bilgiler netleştiğinde delici takım, mast yapısı, hidrolik güç, paletli taşıyıcı, kompresör ihtiyacı ve enjeksiyon ekipmanı daha doğru belirlenebilir.
Sonuç olarak ankraj delme makinesi; şev, temel çukuru, tünel, kaya destekleme ve mikrokazık işlerinde zemine güvenli bağlantı hazırlamak için kullanılan önemli bir saha makinesidir. Doğru ekipmanla kullanıldığında ankraj elemanlarının daha düzenli yerleşmesine, delik kalitesinin korunmasına ve uygulama sürecinin daha kontrollü ilerlemesine yardımcı olur.
